Motor vibrator trifazat MVE 1300/3 OLI
Cod: MVE13003TUn motor vibrator trifazat MVE 1300/3 de la OLI este motorul de 1355 kg forță care închide seria grea din Gabarit 50. Cu moment de 27,58 kgcm la 50Hz, este ales când MVE 1200/3 de 1005 kg rupe bolta, dar materialul recade și se retasează imediat în buncăre de 8-14 mc cu agregate grele și umede.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 1300/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 1300/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 1300/3E-50A0 |
| Cod produs | MVE13003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 22,0 kg |
| Greutate maxima vibrata | 1355 kg |
| Moment dinamic (Wm) | 27,58 kgcm (50Hz) / 18,86 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 1,30 kW (50Hz) / 1,38 kW (60Hz) |
| Curent nominal maxim (In) | 2,44 A la 400V Y / 2,25 A la 460V Y |
| Raport curent de pornire (Ia / In) | 5,20 / 5,00 |
| Tip presetupă cablu | M20 |

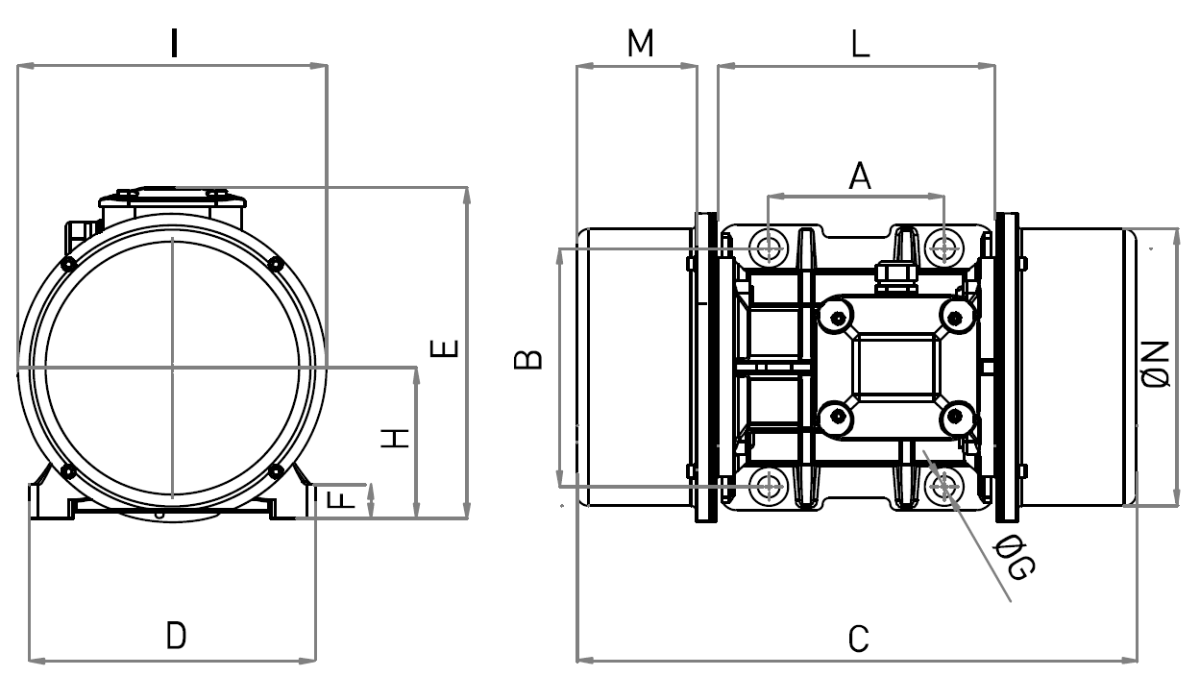

Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 321 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 22 mm |
| H – Înălțime ax | 94 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 47 mm |
| N – Diametru capace | 170 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 1300/3:
Acest motor vibrator trifazat MVE 1300/3 este dedicat forței grele de 1355 kg unde 1000-1200 kg sunt deja la limită.
- Buncăre și silozuri de 8-14 mc pentru balast 0-63 mm, piatră spartă, minereu, clincher, zgură cu boltă de 700-900 mm
- Pâlnii de 2200-2800 mm cu material tasat care face boltă stabilă chiar și după vibrație de 1005 kg
- Jgheaburi vibrante de 6-9 m cu tablă de 12-16 mm și flux de 150-200 t/h
- Site vibrante de 1800-2200 mm pentru sortare grea și ciururi de reciclabile cu înfundare rapidă
- Stații de betoane și asfalt de mare capacitate unde buncărele de agregate se blochează complet
- Alimentatoare vibrante pentru concasoare primare și alimentatoare cu lanț de 200 t/h+
- Buncăre tampon de 6000-8000 kg unde este nevoie de șoc de 1355 kg pentru golire completă
- Ultimul motor de 1355 kg în Gabarit 50 de 321 mm – când vrei forță maximă fără a sări la Gabarit 53/55 de 30 kg
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 1300/3:
Motorul vibrator trifazat MVE 1300/3 îți oferă 1355 kg la 50Hz și 1365 kg la 60Hz cu moment de 27,58 kgcm, cu greutate de numai 22,0 kg. Este cel mai puternic motor din Gabarit 50 înainte de saltul la Gabarit 53-55, cu talpă de 208 mm care distribuie forța de 1,3 tone fără a rupe structura buncărului.
Cu putere de 1,30 kW și curent de 2,44A la 400V, Ia/In 5,20, rămâne în presetupă M20 și Clasa Temp 100°C, ideal pentru medii cu praf combustibil cu temperatură de aprindere joasă. Funcționare S1 continuă 24/7, IP66.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 50 (321 mm) cu 1355 kg – MVE 1301/3 are deja 30,3 kg și MVE 1600/3 sare la 51,6 kg și 418 mm
- Cu 34% peste MVE 1200/3 (1355 vs 1005 kg) cu aceeași prindere 120×170 Ø17 și +10 mm lungime – upgrade direct
- Consum de 2,44A – cu 17% mai mic decât MVE 1600/3 de 2,94A care are 1601 kg, ideal când tabloul este dimensionat pentru 2,5A
- Moment de 27,58 kgcm – rupe bolta groasă de 700-900 mm fără a necesita Gabarit 60 de 418 mm
- Rămâne în Clasa Temp 100°C – ultimul motor de 1355 kg care nu trece încă la 135°C și la M25
Când să alegi acest motor vibrator trifazat MVE 1300/3?
Alege-l când MVE 1200/3 vibrează, dar bolta mare de balast umed nu cade nici după vibrație prelungită. Este pragul de 1355 kg pentru silozuri de 8-14 mc cu agregate grele.
Dacă ai nevoie de 1355 kg forță continuă, Gabarit 50 de 321 mm și curent de 2,44A, MVE 1300/3 trifazat este soluția corectă între 1200/3 prea mic și 1600/3 deja din Gabarit 60.
