Motor vibrator trifazat MVE 2000/3 OLI
Cod: MVE20003TUn motor vibrator trifazat MVE 2000/3 de la OLI este motorul de 2027 kg forță din Gabarit 60 care aduce saltul de la 1,6 la 2,0 tone. Cu moment de 36,78 kgcm la 50Hz, este ales când MVE 1600/3 de 1601 kg rupe bolta, dar materialul de 12-20 mc se retasează imediat și blochează din nou pâlnia de 3000 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 2000/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 2000/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 2000/3E-60A0 |
| Cod produs | MVE20003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 52,8 kg (50Hz) / 52,0 kg (60Hz) |
| Greutate maxima vibrata | 2027 kg |
| Moment dinamic (Wm) | 36,78 kgcm (50Hz) / 27,60 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 2,00 kW (50Hz) / 2,10 kW (60Hz) |
| Curent nominal maxim (In) | 3,75 A la 400V Y / 3,42 A la 460V Y |
| Raport curent de pornire (Ia / In) | 6,50 / 6,40 |
| Tip presetupă cablu | M25 |

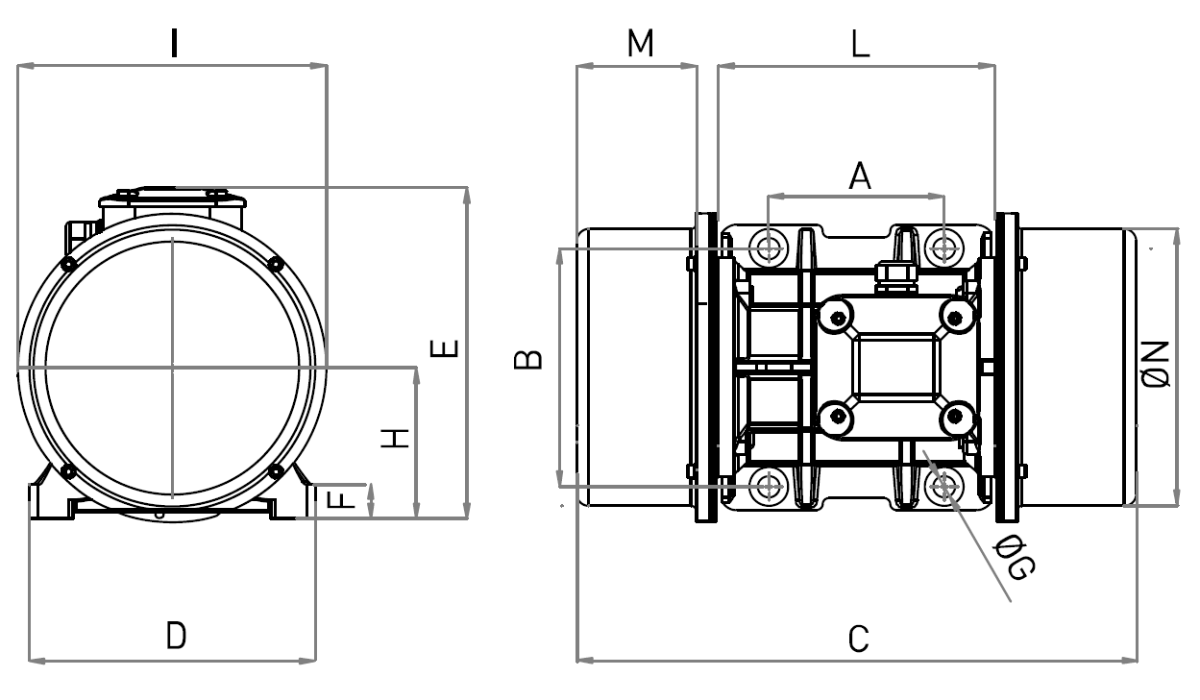

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 418 mm |
| D – Lățime talpă | 229 mm |
| E – Înălțime totală | 247 mm |
| F – Grosime talpă | 30 mm |
| H – Înălțime ax | 120 mm |
| I – Lățime corp interior | 247 mm |
| L – Lățime cutie borne | 220 mm |
| M – Lungime capac mase | 83 mm |
| N – Diametru capace | 222 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 2000/3:
Acest motor vibrator trifazat MVE 2000/3 este dedicat forței de 2027 kg unde 1601 kg a fost insuficient pentru deblocare completă.
- Silozuri și buncăre de 15-22 mc pentru clincher, minereu, zgură, agregate grele cu boltă de 1000-1200 mm
- Pâlnii de 3000-3500 mm cu material extrem de coeziv care se tasează sub greutate proprie
- Jgheaburi vibrante de 8-12 m cu tablă de 16-20 mm și flux de 250-400 t/h
- Site vibrante de 2200-2500 mm pentru sortare grea și ciururi de mare capacitate
- Stații de concasare primare unde buncărul de alimentare se blochează cu piatră mare
- Alimentatoare vibrante pentru concasoare de 400 t/h+ și buncăre tampon de 12000-16000 kg
- Buncăre de var și ciment cu priză unde 1600/3 rupe bolta, dar materialul rămâne lipit pe pereți
- Ultimul prag din Gabarit 60 înainte de saltul la Gabarit 75 de 103 kg
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 2000/3:
Motorul vibrator trifazat MVE 2000/3 îți oferă 2027 kg la 50Hz și 1997 kg la 60Hz cu moment de 36,78 kgcm, cu greutate de 52,8 kg. Este motorul care trece pragul de 2 tone în Gabarit 60 compact de 418 mm, fără a sări la Gabarit 75 de 103 kg.
Cu putere de 2,00 kW și curent de 3,75A la 400V, Ia/In 6,50, presetupă M25, IP66, Zona 22 și Clasa Temp 135°C. Funcționare S1 continuă 24/7 cu talpă de 30 mm care absoarbe șocul de 2 tone.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 60 cu 2027 kg – MVE 2300/3 are aceeași carcasă dar 2302 kg, iar MVE 3200/3 sare la Gabarit 75 și 103 kg
- Cu 26% peste MVE 1600/3 (2027 vs 1601 kg) cu aceeași prindere 140×190 Ø17 și aceeași lungime 418 mm – upgrade direct
- Consum de 3,75A – cu 15% mai mic decât MVE 2300/3 de 4,44A care are 2302 kg, ideal când tabloul este la 4A
- Moment de 36,78 kgcm – rupe bolta de 1000-1200 mm fără a necesita ranforsare ca la Gabarit 75 de 538 mm
- Rămâne în Gabarit 60 de 52,8 kg – nu treci încă la 103 kg și la M32, deci manipulare cu motostivuitor mic
Când să alegi acest motor vibrator trifazat MVE 2000/3?
Alege-l când MVE 1600/3 vibrează, dar bolta mare de minereu sau clincher nu cade complet. Este pragul de 2027 kg pentru silozuri de 15-22 mc cu material foarte tasat.
Dacă ai nevoie de 2027 kg forță continuă, Gabarit 60 de 418 mm și curent de 3,75A, MVE 2000/3 trifazat este soluția corectă între 1600/3 prea mic și 2300/3 deja de 2302 kg.
