Motor vibrator trifazat MVE 1301/3 OLI
Cod: MVE13013TUn motor vibrator trifazat MVE 1301/3 de la OLI este varianta de forță identică cu MVE 1300/3 (1355 kg) dar construită în Gabarit 53 cu talpă lată de 236 mm și greutate de 30,3 kg. Este motorul pe care îl alegi când ai nevoie de 1355 kg, dar structura buncărului este deja ranforsată pentru prindere 100×180 Ø17 și talpă groasă de 26 mm.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 1301/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 1301/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 1301/3E-53A0 |
| Cod produs | MVE13013T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 30,3 kg |
| Greutate maxima vibrata | 1355 kg |
| Moment dinamic (Wm) | 27,58 kgcm (50Hz) / 18,86 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 1,30 kW (50Hz) / 1,38 kW (60Hz) |
| Curent nominal maxim (In) | 2,44 A la 400V Y / 2,25 A la 460V Y |
| Raport curent de pornire (Ia / In) | 5,20 / 5,00 |
| Tip presetupă cablu | M20 |

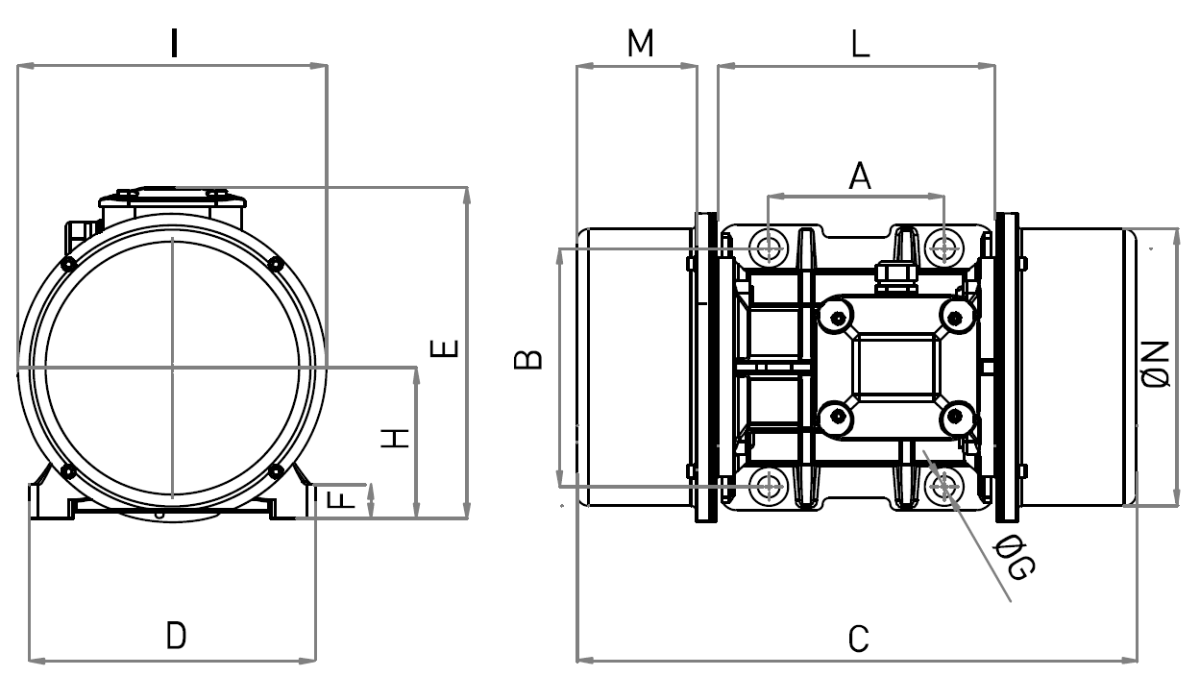

Dimensiuni gabarit și montaj ( Gabarit 53 ) |
|
| A – Interaxă găuri lungime | 100 mm |
| B – Interaxă găuri lățime | 180 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 321 mm |
| D – Lățime talpă | 236 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 26 mm |
| H – Înălțime ax | 98 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 47 mm |
| N – Diametru capace | 170 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 1301/3:
Acest motor vibrator trifazat MVE 1301/3 este dedicat aplicațiilor unde MVE 1300/3 este prea îngust pe talpă și ai nevoie de prindere 100×180.
- Buncăre și silozuri de 8-14 mc cu tablă de 12-16 mm și ranforsare longitudinală unde prinderea 120×170 nu pica pe nervuri
- Pâlnii de 2200-2800 mm cu structură ranforsată unde talpa de 236 mm distribuie forța de 1355 kg pe suprafață mai mare
- Jgheaburi vibrante grele cu UPN 180-200 unde interax 100×180 pica perfect pe talpa jgheabului
- Site vibrante de 1800-2200 mm cu lonjeron de 180 mm lățime
- Stații de betoane unde buncărul vechi avea prindere 100×180 și vrei înlocuire directă fără placă de adaptare
- Buncăre tampon de 6000-8000 kg unde talpa de 26 mm absoarbe șocul de 1355 kg fără deformare
- Instalații unde MVE 1300/3 de 22 kg fisurează sudura – treci la 30,3 kg cu talpă groasă pentru rigiditate
- Varianta de Gabarit 53 pentru aceeași forță de 1355 kg – când ai nevoie de greutate proprie mai mare ca să nu fugă rezonanța
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 1301/3:
Motorul vibrator trifazat MVE 1301/3 îți oferă aceeași forță ca MVE 1300/3: 1355 kg la 50Hz și 1365 kg la 60Hz cu moment de 27,58 kgcm, dar cu greutate de 30,3 kg și talpă de 236 mm lățime și 26 mm grosime. Este motorul care transmite forța de 1,3 tone pe structuri mari fără a crea concentrator de tensiune.
Cu putere de 1,30 kW și curent de 2,44A, Ia/In 5,20, presetupă M20, IP66, Zona 22 și Clasa Temp 100°C. Funcționare S1 continuă, cu inerție mai mare a carcasei care stabilizeaza vibrația pe buncăre mari.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Aceeași forță de 1355 kg ca MVE 1300/3 dar în Gabarit 53: talpă 236 mm vs 208 mm și greutate 30,3 kg vs 22,0 kg – mai multă stabilitate
- Prindere 100×180 Ø17 – standard pentru jgheaburi grele cu UPN, spre deosebire de 120×170 de la 1300/3 care e standard siloz
- Talpă de 26 mm vs 22 mm la 1300/3 – cu 18% mai groasă, nu se deformează la strângere pe tablă de 10-12 mm
- Nu necesită salt la Gabarit 60 de 51,6 kg ca MVE 1600/3 – rămâi la 30,3 kg cu forță de 1355 kg
- Rămâne în Clasa Temp 100°C și M20 – ideal pentru înlocuiri directe în medii cu praf unde M25 nu intră în presetupă veche
Când să alegi acest motor vibrator trifazat MVE 1301/3?
Alege-l când MVE 1300/3 are talpa prea îngustă pentru structura ta sau fisurează prinderea. Este varianta ranforsată de 30,3 kg pentru aceeași forță de 1355 kg.
Dacă ai nevoie de 1355 kg forță continuă, prindere 100×180 și talpă de 236×26 mm, MVE 1301/3 trifazat este soluția corectă între 1300/3 prea ușor și 1600/3 deja de 1601 kg.
