Motor vibrator trifazat MVE 2300/3 OLI
Cod: MVE23003TUn motor vibrator trifazat MVE 2300/3 de la OLI este ultimul motor din Gabarit 60 și cel mai puternic de 2,3 tone înainte de saltul la Gabarit 75 de 100+ kg. Cu 2302 kg forță la 50Hz și moment de 45,97 kgcm, este motorul pe care îl alegi când MVE 2000/3 de 2027 kg doar fisurează bolta, dar nu o prăbușește complet în silozuri de 18-25 mc cu clincher și minereu tasat.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 2300/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 2300/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 2300/3E-60A0 |
| Cod produs | MVE23003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 53,6 kg (50Hz) / 51,6 kg (60Hz) |
| Greutate maxima vibrata | 2302 kg |
| Moment dinamic (Wm) | 45,97 kgcm (50Hz) / 31,87 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 2,40 kW (50Hz) / 2,45 kW (60Hz) |
| Curent nominal maxim (In) | 4,44 A la 400V Y / 3,94 A la 460V Y |
| Raport curent de pornire (Ia / In) | 6,00 / 6,30 |
| Tip presetupă cablu | M25 |

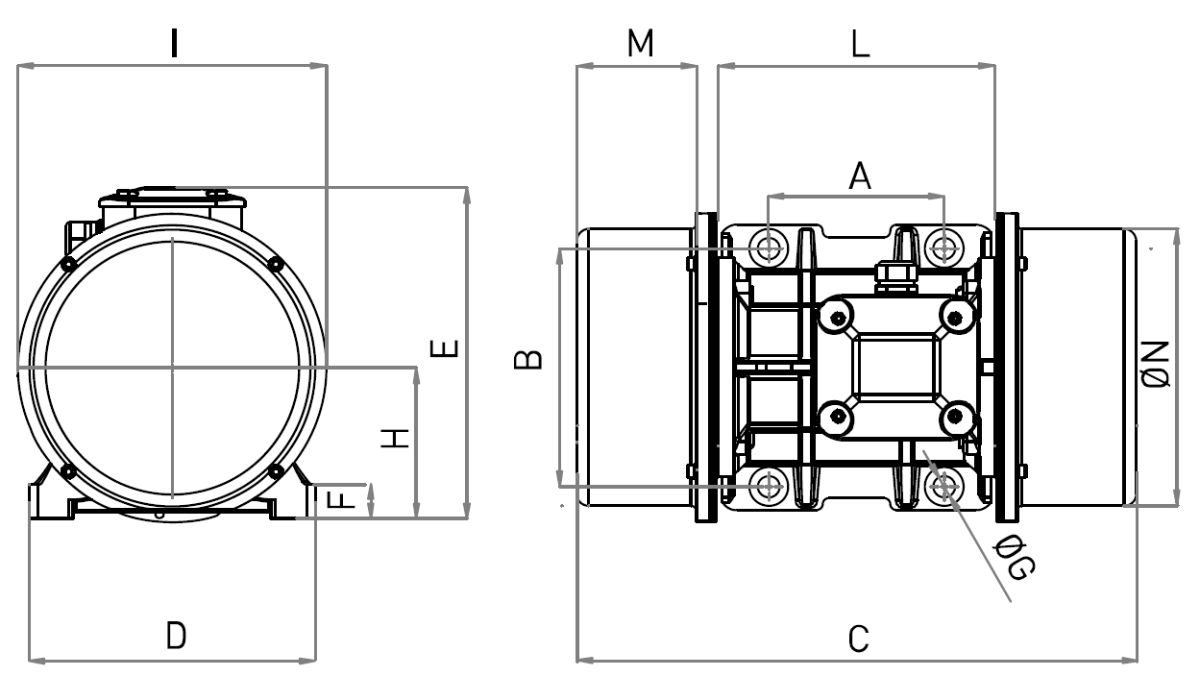

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 418 mm |
| D – Lățime talpă | 229 mm |
| E – Înălțime totală | 247 mm |
| F – Grosime talpă | 30 mm |
| H – Înălțime ax | 120 mm |
| I – Lățime corp interior | 247 mm |
| L – Lățime cutie borne | 220 mm |
| M – Lungime capac mase | 83 mm |
| N – Diametru capace | 222 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 2300/3:
Acest motor vibrator trifazat MVE 2300/3 este dedicat forței de 2302 kg unde 2027 kg a fost la limită.
- Silozuri și buncăre de 18-25 mc pentru clincher, minereu de fier, zgură de furnal, agregate grele cu boltă de 1200-1500 mm
- Pâlnii de 3200-3800 mm cu material extrem de coeziv care se tasează sub greutate proprie de 20+ tone
- Jgheaburi vibrante de 10-14 m cu tablă de 20-25 mm și flux de 300-500 t/h
- Site vibrante de 2500-3000 mm pentru sortare grea și ciururi de mare capacitate cu înfundare totală
- Stații de concasare primare unde buncărul de alimentare de 20 mc se blochează cu piatră mare și umedă
- Buncăre tampon de 16000-20000 kg unde este nevoie de șoc de 2302 kg pentru golire completă
- Instalații de var și ciment cu priză unde 2000/3 rupe bolta, dar materialul rămâne lipit pe pereți cu crustă de 50-100 mm
- Ultimul motor din Gabarit 60 – când vrei 2,3 tone fără a trece la Gabarit 75 de 103 kg și M32
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 2300/3:
Motorul vibrator trifazat MVE 2300/3 îți oferă 2302 kg la 50Hz și 2306 kg la 60Hz cu moment de 45,97 kgcm, cu greutate de 53,6 kg. Este cel mai puternic motor din Gabarit 60, ultimul prag înainte de saltul la Gabarit 75 de 538 mm și 103 kg.
Cu putere de 2,40 kW și curent de 4,44A la 400V, Ia/In 6,00, presetupă M25, IP66, Zona 22 și Clasa Temp 135°C. Funcționare S1 continuă 24/7 cu talpă de 30 mm care absoarbe șocul de 2,3 tone pe structuri ranforsate.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 60 cu 2302 kg – MVE 3200/3 sare la Gabarit 75, 538 mm lungime și 103 kg cu prindere Ø25
- Cu 13% peste MVE 2000/3 (2302 vs 2027 kg) cu aceeași carcasă 418 mm și aceeași prindere 140×190 Ø17 – upgrade direct
- Consum de 4,44A – cu 16% mai mic decât MVE 3200/3 de 5,30A care are 3252 kg, ideal când tabloul este la 5A
- Moment de 45,97 kgcm – rupe bolta de 1200-1500 mm fără a necesita structură de Gabarit 75 cu sudură specială
- Rămâne în Gabarit 60 de 53,6 kg – manipulare cu 2 oameni + macara mică, nu cu motostivuitor mare ca la 103 kg
Când să alegi acest motor vibrator trifazat MVE 2300/3?
Alege-l când MVE 2000/3 vibrează, dar bolta mare de clincher sau minereu nu se prăbușește complet. Este pragul de 2302 kg pentru silozuri de 18-25 mc cu material extrem de tasat.
Dacă ai nevoie de 2302 kg forță continuă, Gabarit 60 de 418 mm și curent de 4,44A, MVE 2300/3 trifazat este soluția corectă între 2000/3 prea mic și 3200/3 deja de 3252 kg și 103 kg.
