Motor vibrator trifazat MVE 4000/3 OLI
Cod: MVE40003TUn motor vibrator trifazat MVE 4000/3 de la OLI este motorul de 4033 kg forță din Gabarit 75 care închide pragul de 4 tone în seria standard. Cu moment dinamic de 79,40 kgcm la 50Hz și forță centrifugă de 4033 kg, este alegerea când MVE 3200/3 de 3252 kg nu mai rupe bolta de clincher sau minereu tasat în silozuri de 35-50 mc.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 4000/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 4000/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 4000/3E-75A1 |
| Cod produs | MVE40003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 107,0 kg (50Hz) / 103,8 kg (60Hz) |
| Greutate maxima vibrata | 4033 kg (50Hz) / 4052 kg (60Hz) |
| Moment dinamic (Wm) | 79,40 kgcm (50Hz) / 55,99 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. T4 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y – 2,90 kW) |
| Putere nominală absorbită (P1) | 2,90 kW (50Hz) / 2,90 kW (60Hz) |
| Curent nominal maxim (In) | 5,30 A la 400V Y / 4,61 A la 460V Y |
| Raport curent de pornire (Ia / In) | 8,5 / 9,7 |
| Tip presetupă cablu | M32 |

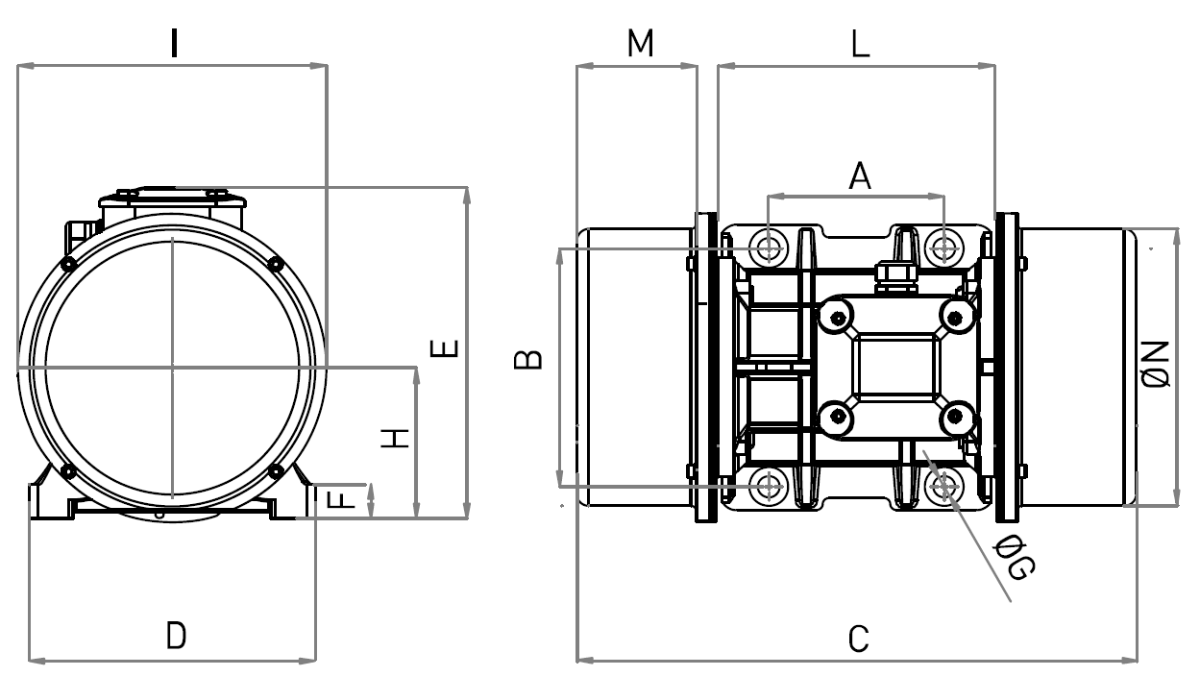

Dimensiuni gabarit și montaj ( Gabarit 75 ) |
|
| A – Interaxă găuri lungime | 155 mm |
| B – Interaxă găuri lățime | 255 mm |
| ØG – Găuri de fixare | Ø 25 mm (4 găuri) |
| C – Lungime totală motor | 538 mm |
| D – Lățime talpă | 302 mm |
| E – Înălțime totală | 318 mm |
| F – Grosime talpă | 35 mm |
| H – Înălțime ax | 147 mm |
| I – Lățime corp interior | 295 mm |
| L – Lățime cutie borne | 273 mm |
| M – Lungime capac mase | 115 mm |
| N – Diametru capace | 264 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 4000/3:
Acest motor vibrator trifazat MVE 4000/3 este dedicat forței de 4033 kg unde 3252 kg a fost depășit.
- Silozuri și buncăre de 35-50 mc pentru minereu de fier, zgură de furnal, clincher cu priză cu boltă de 2000-2500 mm
- Pâlnii de 4000-5000 mm cu material extrem de coeziv care se tasează sub 40+ tone
- Jgheaburi vibrante de 14-20 m cu tablă de 25-30 mm și flux de 500-800 t/h
- Site vibrante de 3000-4000 mm pentru sortare extra-grea
- Buncăre tampon de 30000-45000 kg unde este nevoie de șoc de 4033 kg
- Ultimul motor de 4 tone din Gabarit 75 înainte de saltul la Gabarit 85 de 184 kg
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 4000/3:
Motorul vibrator trifazat MVE 4000/3 îți oferă 4033 kg la 50Hz și 4052 kg la 60Hz cu moment de 79,40 kgcm, cu greutate de 107,0 kg. Rămâne în Gabarit 75 compact de 538 mm cu prindere 155×255 Ø25.
Cu putere de 2,90 kW și curent de 5,30A la 400V, Ia/In 8,5, presetupă M32, IP66, Zona 22 și Clasa Temp 135°C. Funcționare S1 continuă 24/7 cu talpă de 35 mm pentru șoc de 4 tone.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai puternic motor din Gabarit 75 cu 4033 kg – MVE 5000/3 are 5009 kg dar deja 588 mm și 111,2 kg
- Cu 24% peste MVE 3200/3 (4033 vs 3252 kg) cu aceeași prindere 155×255 Ø25 – upgrade direct
- Consum de 5,30A – cu 26% mai mic decât MVE 5000/3 de 7,22A care are 5009 kg
- Moment de 79,40 kgcm – rupe bolta de 2000-2500 mm fără a necesita Gabarit 85 de 605 mm
- Rămâne în Gabarit 75 de 107 kg – manipulare cu motostivuitor mic, nu cu macara mare
Când să alegi acest motor vibrator trifazat MVE 4000/3?
Alege-l când MVE 3200/3 vibrează, dar bolta de minereu cu crustă groasă nu cade complet. Este pragul de 4033 kg pentru silozuri de 35-50 mc.
Dacă ai nevoie de 4033 kg forță continuă, Gabarit 75 de 538 mm și curent de 5,30A, MVE 4000/3 trifazat este soluția corectă între 3200/3 prea mic și 5000/3 deja de 5009 kg.
