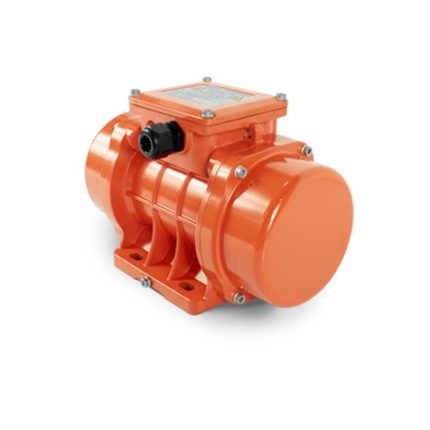

Motor vibrator trifazat MVE 1600/3 OLI
Cod: MVE16003TUn motor vibrator trifazat MVE 1600/3 de la OLI este primul motor din Gabarit 60 care trece pragul de 1600 kg și intră în clasa foarte grea. Cu 1601 kg forță la 50Hz și moment de 31,26 kgcm, este motorul pe care îl alegi când 1355 kg de la MVE 1300/3 și 1301/3 nu mai rup bolta de clincher, minereu sau zgură tasată în silozuri de 12-18 mc.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 1600/3 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 1600/3 (2 poli, 3000 rpm la 50Hz) |
| Model | MVE 1600/3E-60A0 |
| Cod produs | MVE16003T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 51,5 kg (50Hz) / 51,2 kg (60Hz) |
| Greutate maxima vibrata | 1601 kg |
| Moment dinamic (Wm) | 31,26 kgcm (50Hz) / 22,22 kgcm (60Hz) |
| Turație nominală | 3000 rpm (50Hz) / 3600 rpm (60Hz) – 2 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC Tx IP66 (Zona 22) | ETL Clasa II Div.2 T4 | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 1,57 kW (50Hz) / 1,60 kW (60Hz) |
| Curent nominal maxim (In) | 2,94 A la 400V Y / 2,61 A la 460V Y |
| Raport curent de pornire (Ia / In) | 5,90 / 6,20 |
| Tip presetupă cablu | M25 |

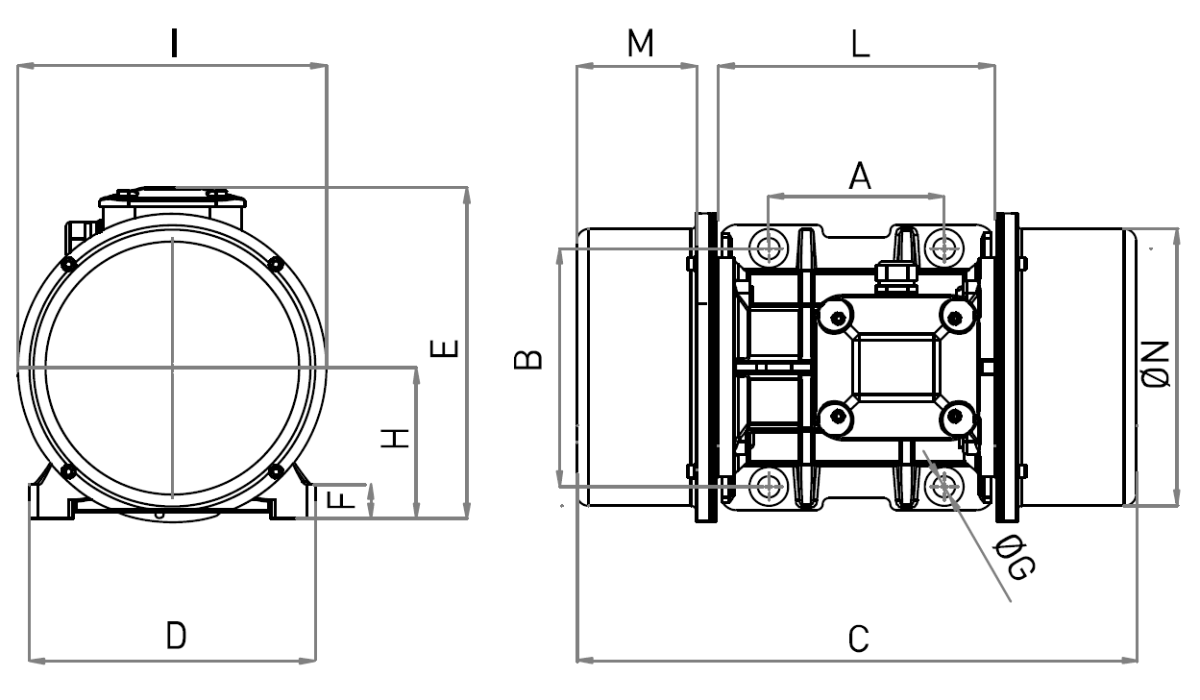

Dimensiuni gabarit și montaj ( Gabarit 60 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 190 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 418 mm |
| D – Lățime talpă | 229 mm |
| E – Înălțime totală | 247 mm |
| F – Grosime talpă | 30 mm |
| H – Înălțime ax | 120 mm |
| I – Lățime corp interior | 247 mm |
| L – Lățime cutie borne | 220 mm |
| M – Lungime capac mase | 83 mm |
| N – Diametru capace | 222 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 1600/3:
Acest motor vibrator trifazat MVE 1600/3 este dedicat forței foarte grele de 1601 kg unde 1355 kg a fost depășit.
- Silozuri și buncăre de 12-18 mc pentru clincher, ciment, var, minereu, zgură cu boltă de 800-1000 mm
- Pâlnii de 2500-3200 mm cu material extrem de coeziv care face boltă stabilă chiar și după 1355 kg
- Jgheaburi vibrante de 7-10 m cu tablă de 15-20 mm și flux de 200-300 t/h
- Site vibrante de 2000-2500 mm pentru sortare grea și ciururi de balast mare
- Stații de betoane și cariere unde buncărele mari de agregate se blochează cu material înghețat
- Alimentatoare vibrante pentru concasoare primare de 300 t/h+
- Buncăre tampon de 8000-12000 kg unde este nevoie de șoc de 1601 kg pentru golire completă
- Primul motor din Gabarit 60 – când ai nevoie de talpă de 30 mm și greutate de 51,6 kg pentru a absorbi forța
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 1600/3:
Motorul vibrator trifazat MVE 1600/3 îți oferă 1601 kg la 50Hz și 1608 kg la 60Hz cu moment de 31,26 kgcm, cu greutate de 51,6 kg. Este primul motor care trece pragul de 1,6 tone în Gabarit 60 compact de 418 mm, cu talpă de 229×30 mm care distribuie forța fără a fisura structura.
Cu putere de 1,57 kW și curent de 2,94A la 400V, Ia/In 5,90, presetupă M25, IP66, Zona 22 și Clasa Temp 135°C. Funcționare S1 continuă 24/7 în medii industriale foarte grele, cu praf abraziv și temperatură.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Primul motor din Gabarit 60 cu 1601 kg – MVE 1301/3 avea 30,3 kg și 321 mm, aici ai 51,6 kg și 418 mm cu rigiditate dublă
- Cu 18% peste MVE 1301/3 (1601 vs 1355 kg) cu salt la talpă 229×30 mm vs 236×26 mm – distribuție superioară pentru 1,6 tone
- Consum de 2,94A – cu 21% mai mic decât MVE 2000/3 de 3,75A care are 2027 kg, ideal când tabloul este la 3A
- Presetupă M25 vs M20 la 1300/3 – cablu de 2,5 mmp și etanșare superioară pentru exterior și medii umede
- Clasa Temp 135°C vs 100°C la 1300/3 – lucrezi legal în medii cu praf cu temperatură de aprindere mai mare, conform noilor norme ATEX
Când să alegi acest motor vibrator trifazat MVE 1600/3?
Alege-l când MVE 1300/3 și 1301/3 vibrează, dar bolta de clincher sau minereu nu cade. Este pragul de 1601 kg pentru silozuri de 12-18 mc cu material foarte tasat.
Dacă ai nevoie de 1601 kg forță continuă, Gabarit 60 de 418 mm și curent de 2,94A, MVE 1600/3 trifazat este soluția corectă între 1301/3 prea mic și 2000/3 deja de 2027 kg.
