Cuplaje Elastice HRC Cu Gheare Din Fonta Si Stelute

Descoperiți gama completă de Cuplaje elastice HRC (Heavy-Duty Resilient Coupling) de la aLL industriaL. Cunoscute în piață și sub denumirea de cuple cu gheare, aceste componente reprezintă standardul industrial pentru conectarea sigură dintre motoare electrice și reductoare si alte transmisii.

Corpul semicuplelor este turnat din FONTĂ de înaltă calitate, iar sistemul utilizează un element elastic intermediar (steluță din cauciuc) cu duritate standard 70 Shore A. Acesta amortizează șocurile, reduce zgomotul și compensează dezalinierile, protejând axele utilajului.

De ce să alegeți cuplajele elestice HRC aLL industriaL?

Siguranță „Fail-Safe”: Designul cu gheare care interacționează garantează că, în cazul extrem în care steluța de cauciuc se distruge, ghearele metalice se vor intercala pentru a menține transmisia sarcinii.
Montaj Simplu: Diametrele exterioare sunt complet prelucrate (Fully Machined), permițând alinierea rapidă a axelor folosind o simplă riglă.
Versatilitate: Acoperă axe de la 10mm până la 90mm și cupluri de până la 3150 Nm.

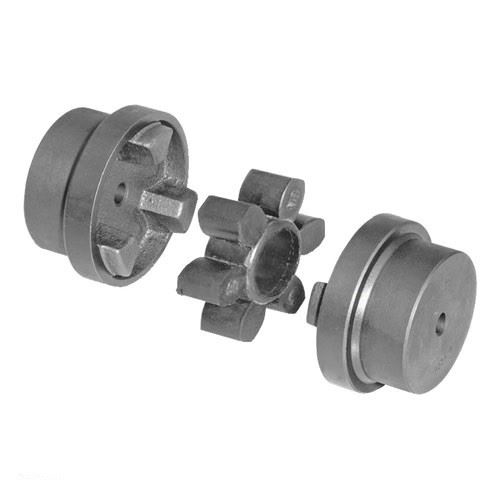

1. Cuplaje HRC Pregaurite (Semicuplă Standard – Tip HRCP)

Această variantă se livrează cu un alezaj pilot (gaură de centrare mică) și este destinată atelierelor care doresc să prelucreze axul la o cotă atipică pe strung.

Mărime Cuplaj	Cod Produs	Ax Maxim (Prelucrabil)	Cuplu Nominal	Cuplu Maxim (Vârf)
HRC 70	HRCP070	32 mm	31.5 Nm	72 Nm
HRC 90	HRCP090	42 mm	80 Nm	180 Nm
HRC 110	HRCP110	55 mm	160 Nm	360 Nm
HRC 130	HRCP130	60 mm	315 Nm	720 Nm
HRC 150	HRCP150	70 mm	600 Nm	1500 Nm
HRC 180	HRCP180	80 mm	950 Nm	2350 Nm
HRC 230	HRCP230	100 mm	2000 Nm	5000 Nm
HRC 280	HRCP280	130 mm	3150 Nm	7200 Nm

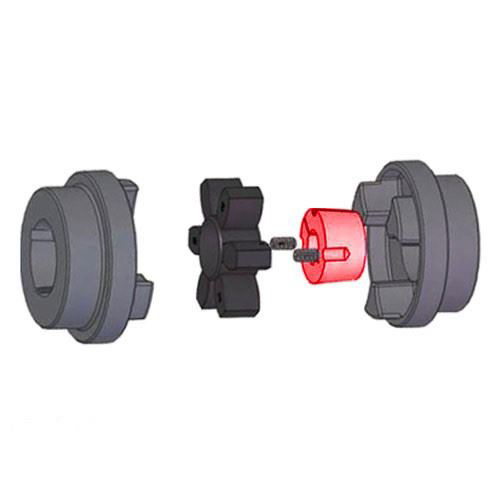

2. Cuplaje cu Fixare pe INTERIOR (Tip HRCi – Taper Bush)

Varianta compactă (Type F / H Standard), unde bucșa conică se montează între gheare, economisind spațiu pe ax.

⚠️ Atenție: Necesită achiziția separată a unei Bucșe Conice compatibile!

Mărime Cuplaj	Cod Produs	Bucșă Conică Necesară	Interval Ax Permis (Min-Max)
HRC 70	HRCi070	1008	10 – 25 mm
HRC 90	HRCi090	1108	10 – 28 mm
HRC 110	HRCi110	1610	12 – 42 mm
HRC 130	HRCi130	1610	12 – 42 mm
HRC 150	HRCi150	2012	15 – 50 mm
HRC 180	HRCi180	2517	19 – 65 mm
HRC 230	HRCi230	3020	25 – 75 mm
HRC 280	HRCi280	3525	35 – 90 mm

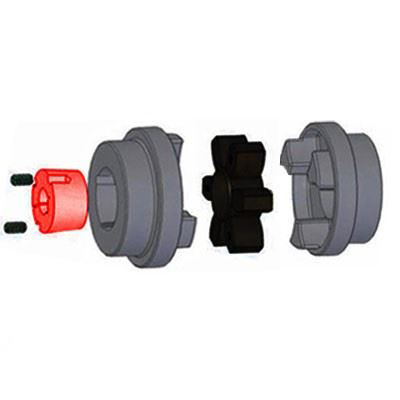

3. Cuplaje cu Fixare pe EXTERIOR (Tip HRCE – Taper Bush)

Ideală pentru mentenanță rapidă. Bucșa se montează pe fața vizibilă, permițând înlocuirea cuplei fără a demonta motorul de pe fundație.

⚠️ Atenție: Necesită achiziția separată a unei Bucșe Conice compatibile!

Mărime Cuplaj	Cod Produs	Bucșă Conică Necesară	Interval Ax Permis (Min-Max)
HRC 70	HRCE070	1008	10 – 25 mm
HRC 90	HRCE090	1108	10 – 28 mm
HRC 110	HRCE110	1610	12 – 42 mm
HRC 130	HRCE130	1610	12 – 42 mm
HRC 150	HRCE150	2012	15 – 50 mm
HRC 180	HRCE180	2517	19 – 65 mm
HRC 230	HRCE230	3020	25 – 75 mm
HRC 280	HRCE280	3525	35 – 90 mm

4. Elemente Elastice HRC (Steluță / Tampon Cauciuc)

Inima sistemului. Aceste steluțe din cauciuc nitrilic rezistă la uleiuri, praf și temperaturi extreme (-40°C … +100°C). Recomandăm achiziția unei rezerve pentru mentenanță.

Mărime Compatibilă	Cod Produs	Greutate (kg)	Dezaliniere Paralelă	Dezaliniere Axială
HRC 70	HRCN070	0.018 kg	0.3 mm	+0.2 mm
HRC 90	HRCN090	0.032 kg	0.3 mm	+0.5 mm
HRC 110	HRCN110	0.063 kg	0.3 mm	+0.6 mm
HRC 130	HRCN130	0.111 kg	0.4 mm	+0.8 mm
HRC 150	HRCN150	0.177 kg	0.4 mm	+0.9 mm
HRC 180	HRCN180	0.252 kg	0.4 mm	+1.1 mm
HRC 230	HRCN230	0.480 kg	0.5 mm	+1.3 mm
HRC 280	HRCN280	0.950 kg	0.5 mm	+1.7 mm

Ghid Tehnic: Calculul Cuplului (Nm)

Pentru a alege mărimea corectă, trebuie să calculați Cuplul Necesar (Nm) după formula: (9550 x Putere kW x Factor Service) / Turatie RPM.

Factori de Service (F.S.) uzuali:

F.S. 1.0: Ventilatoare, Pompe centrifuge.
F.S. 1.6 – 2.0: Benzi transportoare, Mașini unelte.
F.S. 2.5: Concasoare, Mori, Utilaje cu vibrații mari.

Exemplu de Calcul:

Pentru un motor de 30 kW la 1450 RPM montat pe un Concasor (Factor Service 2.5), rezultă un cuplu calculat de 493 Nm. Din tabelele de mai sus, alegem HRC 150 (care suportă un cuplu nominal de 600 Nm).

Întrebări Frecvente (FAQ)

Q: Când trebuie schimbată steluța (elementul elastic)?

A: Verificați vizual periodic. Dacă observați crăpături în cauciuc sau dacă auziți zgomote metalice la pornire, tamponul este uzat și trebuie înlocuit (cod HRCN).

Q: Ce conține un set complet?

A: Pentru a forma un cuplaj funcțional, aveți nevoie de: 2 x Semicuple metalice (HRCP, HRCi sau HRCE), 1 x Element Elastic (HRCN) și 2 x Bucșe Conice (doar pentru flanșele tip HRCi/HRCE).

Cuplaje Elastice HRC cu Gheare

Soluția Optimă: Cuplă Elastică HRC cu Gheare și Steluță
