Motor vibrator trifazat MVE 100/1 OLI
Cod: MVE 100/1E-30A0Un motor vibrator trifazat MVE 100/1 de la OLI este motorul de 105 kg forță din Gabarit 30 care urcă la 100 kg. Cu moment de 18,80 kgcm la 50Hz și 12,2 kg greutate, este motorul pe care îl alegi când MVE 50/1 de 53 kg este la limită pentru buncărul de 0,1-0,3 mc cu material ușor.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 100/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 100/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 100/1E-30A0 |
| Cod produs | MVE1001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 12,2 kg (50Hz) / 12,2 kg (60Hz) |
| Greutate maxima vibrata | 105 kg (50Hz) / 106 kg (60Hz) |
| Moment dinamic (Wm) | 18,80 kgcm (50Hz) / 13,18 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,12 kW (50Hz) / 0,14 kW (60Hz) – 0,16 / 0,19 Hp |
| Curent nominal maxim (In) | 0,40 A la 400V Y / 0,40 A la 460V Y |
| Raport curent de pornire (Ia / In) | 1,00 / 1,00 |
| Tip presetupă cablu | M20 |

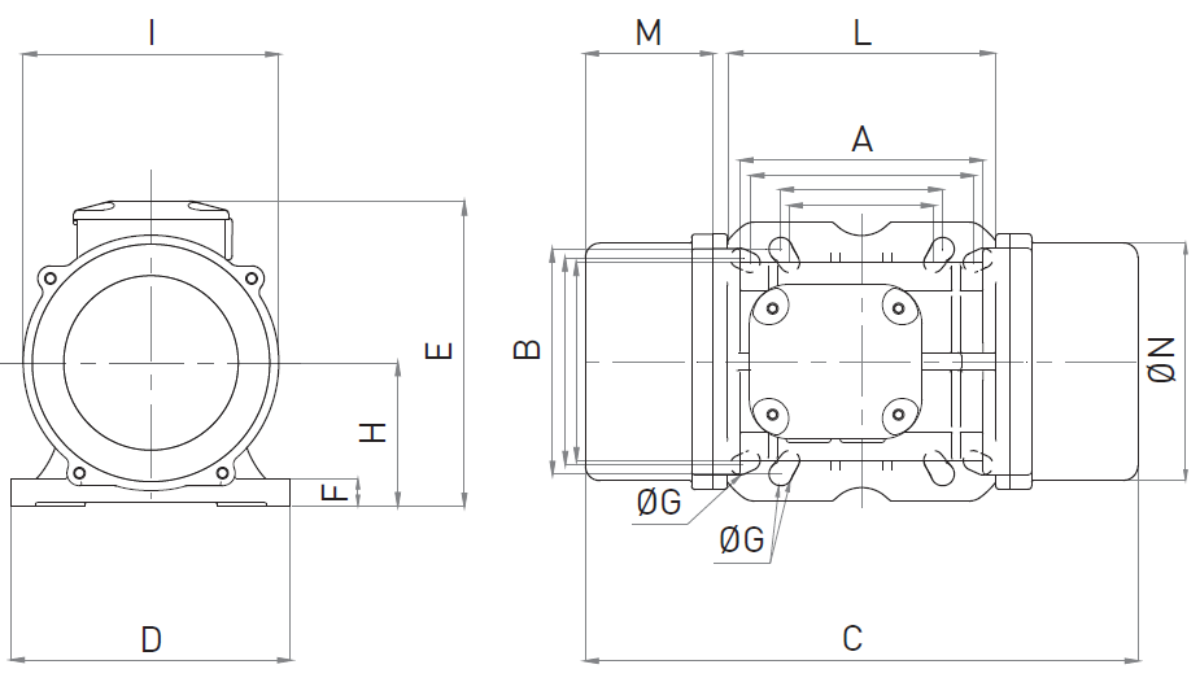

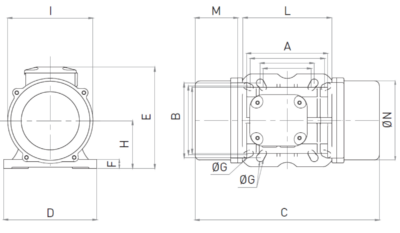

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime | 80 / 90 / 124 / 135 mm (foratură multiplă) |
| B – Interaxă găuri lățime | 110 / 125 / 110 / 115 mm (foratură multiplă) |
| ØG – Găuri de fixare | Ø 11 / 13 / 11 / 11 mm (4 găuri) |
| C – Lungime totală motor | 300 mm |
| D – Lățime talpă | 154 mm |
| E – Înălțime totală | 175 mm |
| F – Grosime talpă | 15 mm |
| H – Înălțime ax | 79 mm |
| I – Lățime corp interior | 142 mm |
| L – Lățime cutie borne | 163 mm |
| M – Lungime capac mase | 63 mm |
| N – Diametru capace | 131 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 100/1:
Acest motor vibrator trifazat MVE 100/1 este dedicat forței de 105 kg la 1000 rpm unde 53 kg a fost depășit.
- Buncăre mici de 0,1-0,3 mc pentru făină, zahăr, prafuri fine cu boltire medie
- Jgheaburi vibrante scurte de 0,8-1,8 m cu tablă de 2-5 mm pentru dozare fină
- Site de laborator de 400-700 mm pentru testare la 1000 rpm cu amplitudine mare
- Transportoare elicoidale mici unde 105 kg asigură curgere uniformă fără segregare
- Dozatoare gravimetrice unde forța de 105 kg la 1000 rpm nu sparge granulația
- Aplicații alimentare unde 12,2 kg permite montaj pe structuri ușoare cu foratură multiplă
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 100/1:
Motorul vibrator trifazat MVE 100/1 îți oferă 105 kg la 50Hz și 106 kg la 60Hz cu moment de 18,80 kgcm, cu greutate de 12,2 kg. Este al doilea din Gabarit 30 cu carcasă de 300 mm.
Cu putere de 0,12 kW și curent de 0,40A la 400V, Ia/In 1,00, presetupă M20, IP66 și Clasa Temp 100°C. Talpă de 15 mm pentru 105 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 98% peste MVE 50/1 (105 vs 53 kg) cu aceeași carcasă 30 și foratură multiplă – upgrade direct
- Moment de 18,80 kgcm vs 9,49 kgcm la 50/1 – dublează amplitudinea la aceeași viteză
- Lungime de 300 mm vs 260 mm la 50/1 – carcasă mai lungă pentru moment mai mare
- Greutate de 12,2 kg vs 10,4 kg la 50/1 – doar 1,8 kg în plus pentru dublu forță
- Rămâne cu Ia/In 1,00 – pornire lină ideală pentru invertor
Când să alegi acest motor vibrator trifazat MVE 100/1?
Alege-l când MVE 50/1 vibrează, dar materialul ușor nu curge complet. Este pragul de 105 kg pentru buncăre mici de 0,1-0,3 mc.
Dacă ai nevoie de 105 kg forță continuă, Gabarit 30 de 300 mm și curent de 0,40A, MVE 100/1 trifazat 6 poli este soluția corectă între 50/1 prea mic și 200/1 deja de 187 kg.
