Motor vibrator trifazat MVE 17500/1 OLI
Cod: MVE 17500/1E-105A0Un motor vibrator trifazat MVE 17500/1 de la OLI este motorul de 17064 kg forță din Gabarit 105H cu 8 găuri care trece la clasa de 17 tone la 1000 rpm. Cu moment de 3220 kgcm la 50Hz și 674 kg greutate, este motorul pe care îl alegi când MVE 15000/1 de 14798 kg este la limită pentru buncărul de 35-48 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 17500/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 17500/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 17500/1E-105A0 |
| Cod produs | MVE175001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 674 kg (50Hz) / 768 kg (60Hz) |
| Greutate maxima vibrata | 17064 kg (50Hz) / 17264 kg (60Hz) |
| Moment dinamic (Wm) | 3220 kgcm (50Hz) / 2147 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 10,10 kW (50Hz) / 10,10 kW (60Hz) – 13,55 / 13,55 Hp |
| Curent nominal maxim (In) | 18,00 A la 400V Δ / 18,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 5,80 / 5,80 |
| Tip presetupă cablu | M32 |

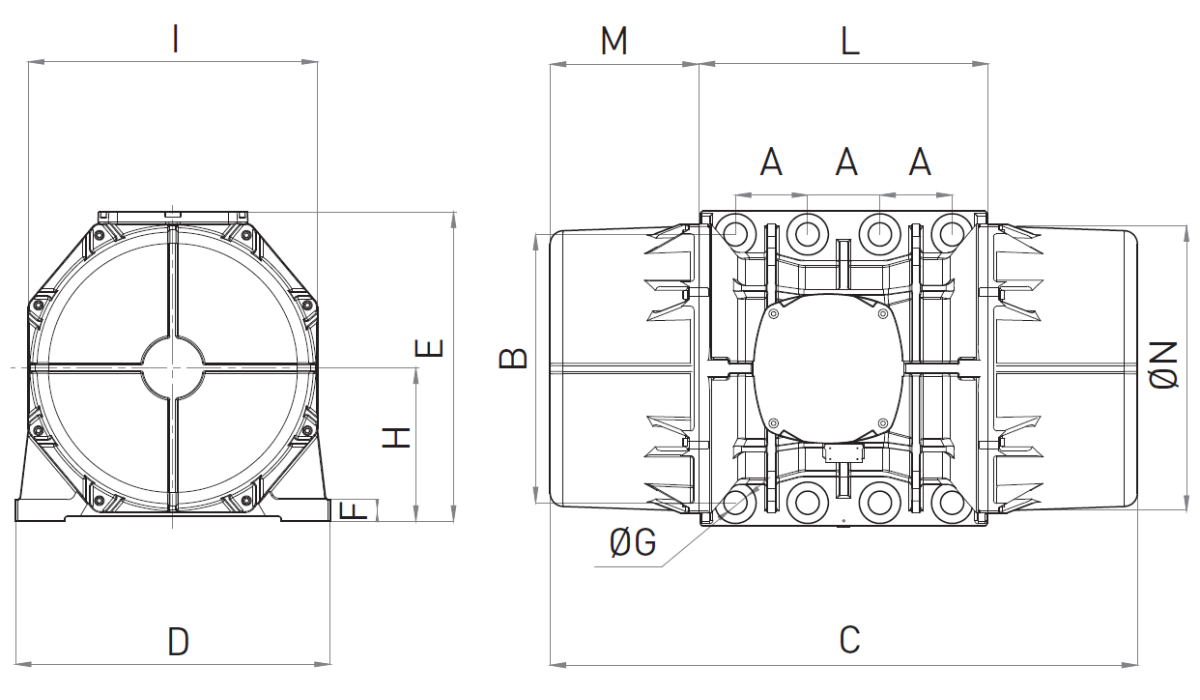

Dimensiuni gabarit și montaj ( Gabarit 105 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 480 mm |
| ØG – Găuri de fixare | Ø 45 mm (8 găuri) |
| C – Lungime totală motor | 1060 mm (50Hz) / 1060 mm (60Hz) |
| D – Lățime talpă | 570 mm |
| E – Înălțime totală | 542 mm |
| F – Grosime talpă | 48 mm |
| H – Înălțime ax | 268 mm |
| I – Lățime corp interior | 510 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 250 mm (50Hz) / 250 mm (60Hz) |
| N – Diametru capace | 490 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 17500/1:
Acest motor vibrator trifazat MVE 17500/1 este dedicat forței de 17064 kg la 1000 rpm unde 14798 kg a fost depășit.
- Buncăre și silozuri de 35-48 mc pentru ciment, agregate foarte grele cu boltă de 3800-4500 mm
- Jgheaburi vibrante de 12-16 m cu tablă de 35-45 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 4800-5800 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 3220 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 17064 kg asigură compactare uniformă
- Structuri de 674 kg – optim pentru tablă de 40-50 mm cu ranforsare extremă și prindere în 8 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 17500/1:
Motorul vibrator trifazat MVE 17500/1 îți oferă 17064 kg la 50Hz și 17264 kg la 60Hz cu moment de 3220 kgcm, cu greutate de 674 kg. Este al doilea din Gabarit 105H FIG H la 1000 rpm cu 8 găuri după 15000/1.
Cu putere de 10,10 kW și curent de 18,00A la 400V Δ, Ia/In 5,80, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 48 mm și prindere 140×480 Ø45 pentru 17064 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 15% peste MVE 15000/1 (17064 vs 14798 kg) cu același Gabarit 105H și prindere 140×480 Ø45 cu 8 găuri – upgrade direct pe aceeași talpă, C 1060 vs 980
- Moment de 3220 kgcm vs 2234 kgcm la 15000/1 – +986 kgcm pentru amplitudine mult mai mare la aceeași viteză
- Greutate de 674 kg vs 672 kg la 15000/1 – doar 2 kg în plus pentru +2266 kg forță
- Putere și curent identice cu 15000/1 – 10,10 kW / 18,00A – eficiență crescută pentru 17 tone la 1000 rpm
- Prinde clasa de 17 tone la 1000 rpm cu FIG H 1060 mm – ideal pentru buncăre industriale gigant unde 15 tone nu mai sunt suficiente
Când să alegi acest motor vibrator trifazat MVE 17500/1?
Alege-l când MVE 15000/1 vibrează, dar bolta de peste 3500 mm din buncărul de 35-48 mc nu cade.
Dacă ai nevoie de 17064 kg forță continuă, Gabarit 105H de 1060 mm cu 8 găuri Ø45 și curent de 18,00A Δ, MVE 17500/1 trifazat 6 poli model MVE 17500/1E-105A0 cod MVE175001T este soluția corectă între 15000/1 prea mic și 19500/1 deja de 20285 kg.
