Motor vibrator trifazat MVE 19500/1 OLI
Cod: MVE 19500/1E-105A0Un motor vibrator trifazat MVE 19500/1 de la OLI este motorul de 20285 kg forță din Gabarit 105H cu 8 găuri care trece la clasa de 20 tone la 1000 rpm. Cu moment de 3632 kgcm la 50Hz și 716 kg greutate, este motorul pe care îl alegi când MVE 17500/1 de 17064 kg este la limită pentru buncărul de 38-50 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 19500/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 19500/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 19500/1E-105A0 |
| Cod produs | MVE195001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 716 kg (50Hz) / 764 kg (60Hz) |
| Greutate maxima vibrata | 20285 kg (50Hz) / 20285 kg (60Hz) |
| Moment dinamic (Wm) | 3632 kgcm (50Hz) / 2522 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 12,00 kW (50Hz) / 12,00 kW (60Hz) – 16,09 / 16,09 Hp |
| Curent nominal maxim (In) | 24,00 A la 400V Δ / 24,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 5,40 / 5,40 |
| Tip presetupă cablu | M32 |

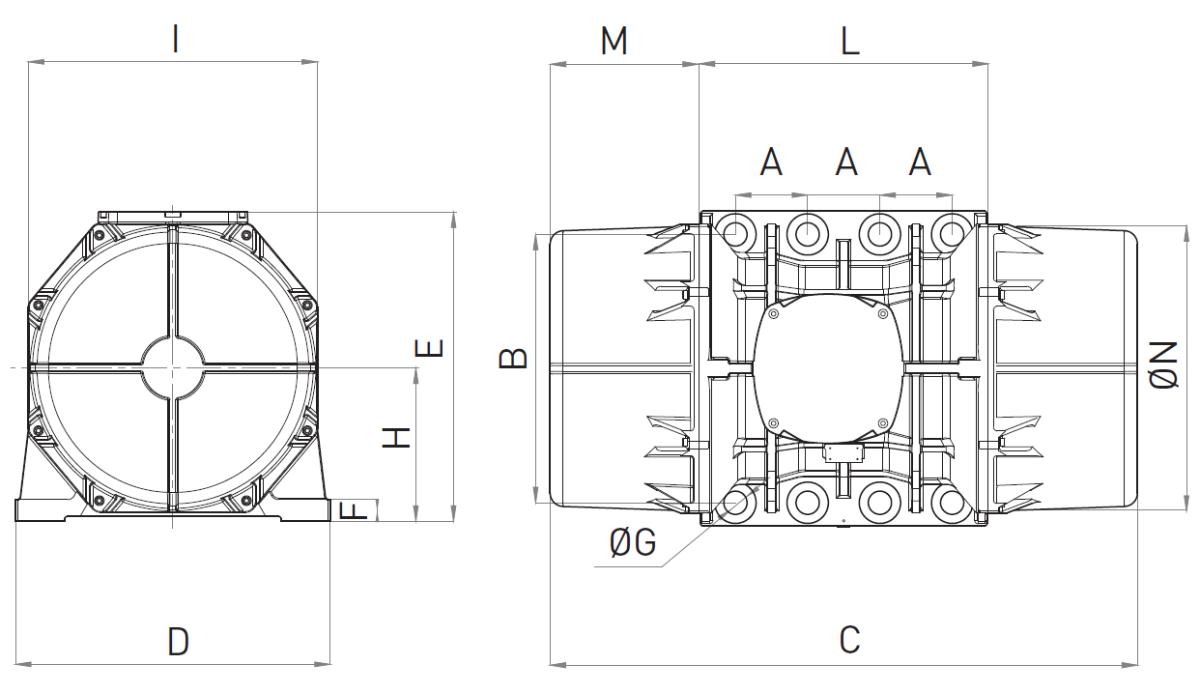

Dimensiuni gabarit și montaj ( Gabarit 105 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 480 mm |
| ØG – Găuri de fixare | Ø 45 mm (8 găuri) |
| C – Lungime totală motor | 1060 mm (50Hz) / 1060 mm (60Hz) |
| D – Lățime talpă | 570 mm |
| E – Înălțime totală | 542 mm |
| F – Grosime talpă | 48 mm |
| H – Înălțime ax | 268 mm |
| I – Lățime corp interior | 510 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 250 mm (50Hz) / 250 mm (60Hz) |
| N – Diametru capace | 490 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 19500/1:
Acest motor vibrator trifazat MVE 19500/1 este dedicat forței de 20285 kg la 1000 rpm unde 17064 kg a fost depășit.
- Buncăre și silozuri de 38-50 mc pentru ciment, agregate foarte grele cu boltă de 4000-4800 mm
- Jgheaburi vibrante de 13-17 m cu tablă de 40-50 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 5000-6000 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 3632 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 20285 kg asigură compactare uniformă
- Structuri de 716 kg – optim pentru tablă de 45-55 mm cu ranforsare extremă și prindere în 8 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 19500/1:
Motorul vibrator trifazat MVE 19500/1 îți oferă 20285 kg la 50Hz și 20285 kg la 60Hz cu moment de 3632 kgcm, cu greutate de 716 kg. Este al treilea din Gabarit 105H FIG H la 1000 rpm cu 8 găuri.
Cu putere de 12,00 kW și curent de 24,00A la 400V Δ, Ia/In 5,40, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 48 mm și prindere 140×480 Ø45 pentru 20285 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 18% peste MVE 17500/1 (20285 vs 17064 kg) cu același Gabarit 105H și prindere 140×480 Ø45 cu 8 găuri – upgrade direct pe aceeași talpă
- Moment de 3632 kgcm vs 3220 kgcm la 17500/1 – +412 kgcm pentru amplitudine mai mare la aceeași viteză
- Greutate de 716 kg vs 674 kg la 17500/1 – doar 42 kg în plus pentru +3221 kg forță
- Putere de 12,00 kW vs 10,10 kW la 17500/1 – trecere la clasa de 12 kW cu curent 24,00A pentru 20 tone
- Prinde clasa de 20 tone la 1000 rpm cu FIG H 1060 mm – ideal pentru buncăre industriale gigant unde 17 tone nu mai sunt suficiente
Când să alegi acest motor vibrator trifazat MVE 19500/1?
Alege-l când MVE 17500/1 vibrează, dar bolta de peste 3800 mm din buncărul de 38-50 mc nu cade.
Dacă ai nevoie de 20285 kg forță continuă, Gabarit 105H de 1060 mm cu 8 găuri Ø45 și curent de 24,00A Δ, MVE 19500/1 trifazat 6 poli model MVE 19500/1E-105A0 cod MVE195001T este soluția corectă între 17500/1 prea mic și 22000/1 deja de 22711 kg.
