Motor vibrator trifazat MVE 500/1 OLI
Cod: MVE 500/1E-50A0Un motor vibrator trifazat MVE 500/1 de la OLI este motorul de 513 kg forță din Gabarit 50 care trece la clasa de 500 kg. Cu moment de 91,88 kgcm la 50Hz și 34,0 kg greutate, este motorul pe care îl alegi când MVE 300/1 de 267 kg este la limită pentru buncărul de 0,5-1,2 mc cu boltă medie.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 500/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 500/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 500/1E-50A0 |
| Cod produs | MVE5001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 34,0 kg (50Hz) / 34,0 kg (60Hz) |
| Greutate maxima vibrata | 513 kg (50Hz) / 517 kg (60Hz) |
| Moment dinamic (Wm) | 91,88 kgcm (50Hz) / 64,32 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,35 kW (50Hz) / 0,40 kW (60Hz) – 0,47 / 0,54 Hp |
| Curent nominal maxim (In) | 1,20 A la 400V Y / 1,15 A la 460V Y |
| Raport curent de pornire (Ia / In) | 2,80 / 2,70 |
| Tip presetupă cablu | M20 |

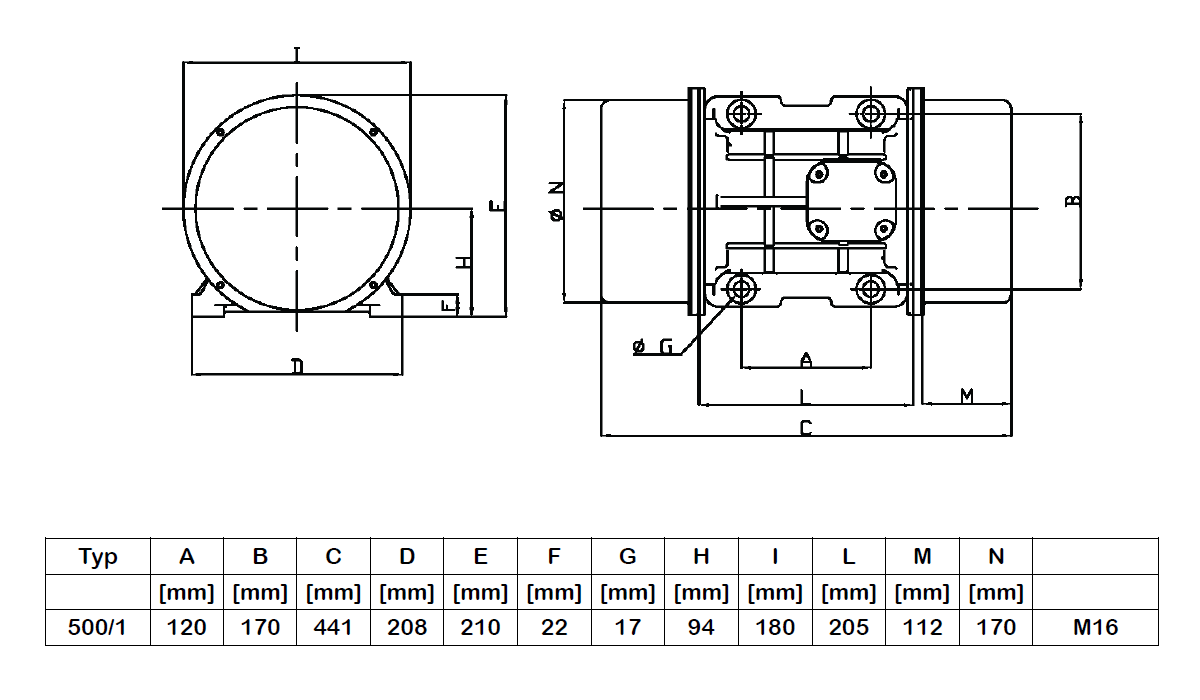

Dimensiuni gabarit și montaj ( Gabarit 50 ) |
|
| A – Interaxă găuri lungime | 120 mm |
| B – Interaxă găuri lățime | 170 mm |
| ØG – Găuri de fixare | Ø 17 mm (4 găuri) |
| C – Lungime totală motor | 441 mm |
| D – Lățime talpă | 208 mm |
| E – Înălțime totală | 210 mm |
| F – Grosime talpă | 22 mm |
| H – Înălțime ax | 94 mm |
| I – Lățime corp interior | 180 mm |
| L – Lățime cutie borne | 205 mm |
| M – Lungime capac mase | 112 mm |
| N – Diametru capace | 170 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 500/1:
Acest motor vibrator trifazat MVE 500/1 este dedicat forței de 513 kg la 1000 rpm unde 267 kg a fost depășit.
- Buncăre de 0,5-1,2 mc pentru nisip, pietriș mic, ciment, var cu boltire medie
- Jgheaburi vibrante de 1,5-3,5 m cu tablă de 5-10 mm pentru transport lent cu amplitudine mare
- Site vibrante de 700-1200 mm pentru sortare la 1000 rpm
- Alimentatoare vibrante unde 513 kg asigură desprindere constantă
- Filtrare și cernere unde vibrația de 1000 rpm nu blochează sita
- Structuri de 34 kg – optim pentru tablă de 6-10 mm
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 500/1:
Motorul vibrator trifazat MVE 500/1 îți oferă 513 kg la 50Hz și 517 kg la 60Hz cu moment de 91,88 kgcm, cu greutate de 34,0 kg. Este al doilea din Gabarit 50 cu prindere 120×170.
Cu putere de 0,35 kW și curent de 1,20A la 400V Y, Ia/In 2,80, presetupă M20, IP66 și Clasa Temp 100°C. Talpă de 22 mm pentru 513 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 92% peste MVE 300/1 (513 vs 267 kg) cu aceeași carcasă 50 și prindere 120×170 Ø17 – upgrade direct
- Moment de 91,88 kgcm vs 47,82 kgcm la 300/1 – aproape dublu amplitudine la aceeași viteză
- Greutate de 34,0 kg vs 26,6 kg la 300/1 – carcasă mai grea pentru 513 kg
- Putere identică cu 300/1 la 50Hz dar FC mult mai mare – eficiență mai bună la 1000 rpm
- Prinde clasa de 500 kg la 1000 rpm – ideal pentru trecerea la aplicații industriale mici
Când să alegi acest motor vibrator trifazat MVE 500/1?
Alege-l când MVE 300/1 vibrează, dar materialul din buncărul de 0,5-1,2 mc face boltă medie. Este pragul de 513 kg la 1000 rpm.
Dacă ai nevoie de 513 kg forță continuă, Gabarit 50 de 441 mm și curent de 1,20A, MVE 500/1 trifazat 6 poli model MVE 500/1E-50A0 este soluția corectă între 300/1 prea mic și 510/1 deja de 739 kg la 60Hz.
