Motor vibrator trifazat MVE 22000/1 OLI
Cod: MVE 22000/1E-110A0Un motor vibrator trifazat MVE 22000/1 de la OLI este motorul de 22711 kg forță din Gabarit 110H cu 8 găuri care trece la clasa de 22 tone la 1000 rpm. Cu moment de 4067 kgcm la 50Hz și 918 kg greutate, este motorul pe care îl alegi când MVE 19500/1 de 20285 kg este la limită pentru buncărul de 45-60 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 22000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 22000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 22000/1E-110A0 |
| Cod produs | MVE220001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 918 kg (50Hz) / 916 kg (60Hz) |
| Greutate maxima vibrata | 22711 kg (50Hz) / 21079 kg (60Hz) |
| Moment dinamic (Wm) | 4067 kgcm (50Hz) / 2622 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 12,90 kW (50Hz) / 12,90 kW (60Hz) – 17,29 / 17,29 Hp |
| Curent nominal maxim (In) | 24,00 A la 400V Δ / 24,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 4,80 / 4,80 |
| Tip presetupă cablu | M32 |

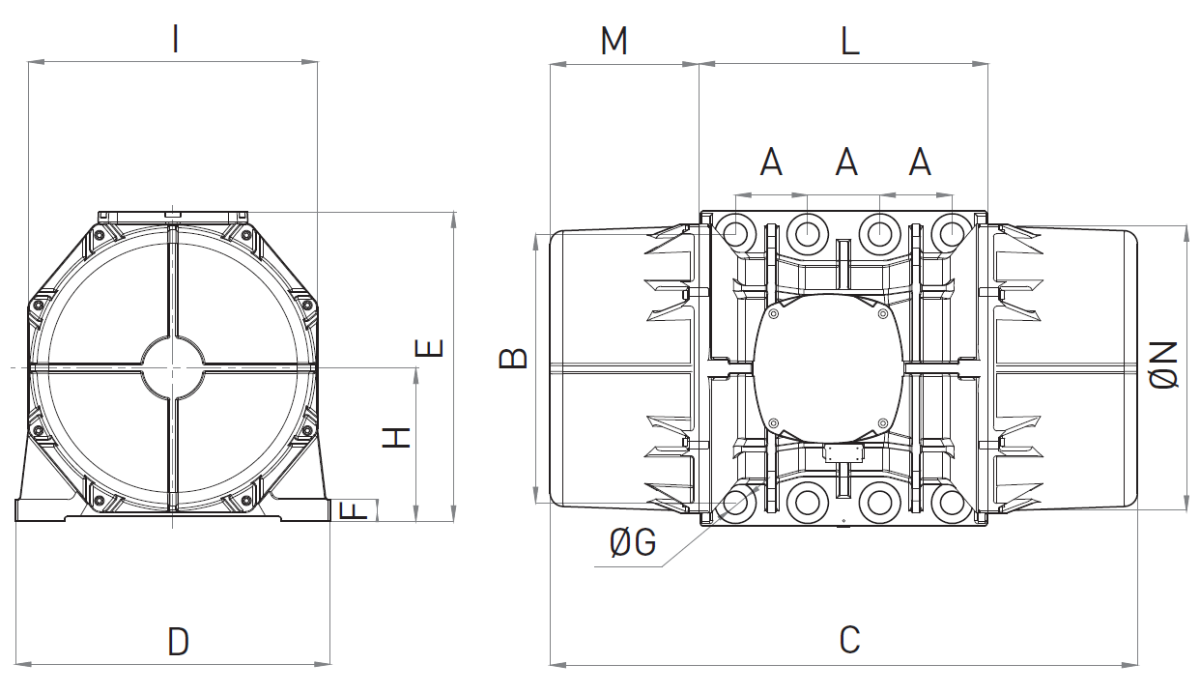

Dimensiuni gabarit și montaj ( Gabarit 110 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 520 mm |
| ØG – Găuri de fixare | Ø 45 mm (8 găuri) |
| C – Lungime totală motor | 1130 mm (50Hz) / 1130 mm (60Hz) |
| D – Lățime talpă | 610 mm |
| E – Înălțime totală | 594 mm |
| F – Grosime talpă | 42 mm |
| H – Înălțime ax | 297 mm |
| I – Lățime corp interior | 560 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 285 mm (50Hz) / 285 mm (60Hz) |
| N – Diametru capace | 530 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 22000/1:
Acest motor vibrator trifazat MVE 22000/1 este dedicat forței de 22711 kg la 1000 rpm unde 20285 kg a fost depășit.
- Buncăre și silozuri de 45-60 mc pentru ciment, agregate foarte grele cu boltă de 4200-5000 mm
- Jgheaburi vibrante de 14-18 m cu tablă de 40-55 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 5200-6500 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 4067 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 22711 kg asigură compactare uniformă
- Structuri de 918 kg – optim pentru tablă de 45-60 mm cu ranforsare extremă și prindere în 8 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 22000/1:
Motorul vibrator trifazat MVE 22000/1 îți oferă 22711 kg la 50Hz și 21079 kg la 60Hz cu moment de 4067 kgcm, cu greutate de 918 kg. Este primul din Gabarit 110H FIG H la 1000 rpm cu prindere 140×520.
Cu putere de 12,90 kW și curent de 24,00A la 400V Δ, Ia/In 4,80, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 42 mm și prindere 140×520 Ø45 pentru 22711 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 11% peste MVE 19500/1 (22711 vs 20285 kg) cu salt la Gabarit 110H și prindere 140×520 Ø45 cu 8 găuri – prima talpă de 110H
- Moment de 4067 kgcm vs 3632 kgcm la 19500/1 – +435 kgcm pentru amplitudine mai mare la aceeași viteză
- Greutate de 918 kg vs 716 kg la 19500/1 – carcasă cu 202 kg mai grea pentru stabilitate la 22 tone
- Putere de 12,90 kW vs 12,00 kW la 19500/1 – aceeași clasă de curent 24,00A pentru eficiență crescută
- Prinde clasa de 22 tone la 1000 rpm cu FIG H 1130 mm – ideal pentru buncăre industriale gigant unde 20 tone nu mai sunt suficiente
Când să alegi acest motor vibrator trifazat MVE 22000/1?
Alege-l când MVE 19500/1 vibrează, dar bolta de peste 4000 mm din buncărul de 45-60 mc nu cade.
Dacă ai nevoie de 22711 kg forță continuă, Gabarit 110H de 1130 mm cu 8 găuri Ø45 și curent de 24,00A Δ, MVE 22000/1 trifazat 6 poli model MVE 22000/1E-110A0 cod MVE220001T este soluția corectă între 19500/1 prea mic și 25000/1 deja de 25532 kg.
