Motor vibrator trifazat MVE 15000/1 OLI
Cod: MVE 15000/1E-105A0Un motor vibrator trifazat MVE 15000/1 de la OLI este motorul de 14798 kg forță din Gabarit 105H cu 8 găuri care trece la clasa de 15 tone la 1000 rpm. Cu moment de 2234 kgcm la 50Hz și 672 kg greutate, este motorul pe care îl alegi când MVE 13000/1 de 13009 kg este la limită pentru buncărul de 30-42 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 15000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 15000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 15000/1E-105A0 |
| Cod produs | MVE150001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 672 kg (50Hz) / 674 kg (60Hz) |
| Greutate maxima vibrata | 14798 kg (50Hz) / 14724 kg (60Hz) |
| Moment dinamic (Wm) | 2234 kgcm (50Hz) / 1856 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Δ) |
| Putere nominală absorbită (P1) | 10,10 kW (50Hz) / 10,10 kW (60Hz) – 13,55 / 13,55 Hp |
| Curent nominal maxim (In) | 18,00 A la 400V Δ / 18,00 A la 460V Δ |
| Raport curent de pornire (Ia / In) | 5,80 / 5,80 |
| Tip presetupă cablu | M32 |

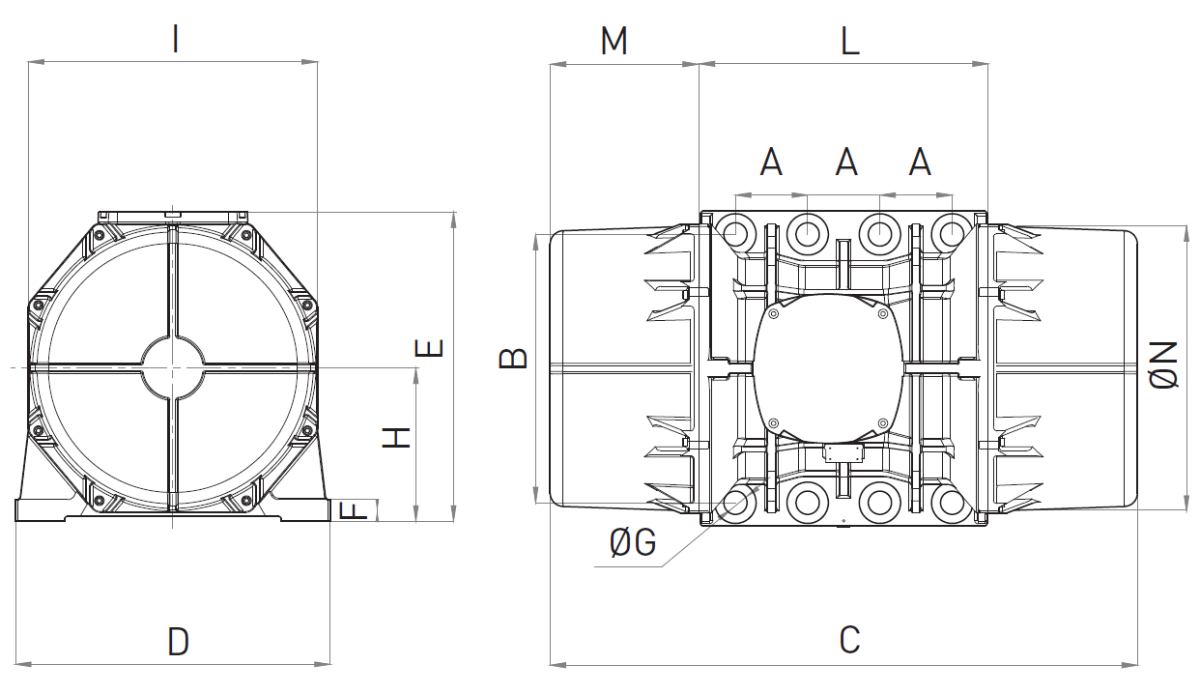

Dimensiuni gabarit și montaj ( Gabarit 105 ) |
|
| A – Interaxă găuri lungime | 140 mm |
| B – Interaxă găuri lățime | 480 mm |
| ØG – Găuri de fixare | Ø 45 mm (8 găuri) |
| C – Lungime totală motor | 980 mm (50Hz) / 980 mm (60Hz) |
| D – Lățime talpă | 570 mm |
| E – Înălțime totală | 542 mm |
| F – Grosime talpă | 48 mm |
| H – Înălțime ax | 268 mm |
| I – Lățime corp interior | 510 mm |
| L – Lățime cutie borne | 560 mm |
| M – Lungime capac mase | 210 mm (50Hz) / 210 mm (60Hz) |
| N – Diametru capace | 490 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 15000/1:
Acest motor vibrator trifazat MVE 15000/1 este dedicat forței de 14798 kg la 1000 rpm unde 13009 kg a fost depășit.
- Buncăre și silozuri de 30-42 mc pentru ciment, agregate foarte grele cu boltă de 3500-4200 mm
- Jgheaburi vibrante de 11-15 m cu tablă de 35-45 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 4500-5500 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 2234 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 14798 kg asigură compactare uniformă
- Structuri de 672 kg – optim pentru tablă de 40-50 mm cu ranforsare extremă și prindere în 8 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 15000/1:
Motorul vibrator trifazat MVE 15000/1 îți oferă 14798 kg la 50Hz și 14724 kg la 60Hz cu moment de 2234 kgcm, cu greutate de 672 kg. Este primul din Gabarit 105H FIG H la 1000 rpm cu 8 găuri.
Cu putere de 10,10 kW și curent de 18,00A la 400V Δ, Ia/In 5,80, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 48 mm și prindere 140×480 Ø45 pentru 14798 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 13% peste MVE 13000/1 (14798 vs 13009 kg) cu salt la Gabarit 105H și prindere 140×480 Ø45 cu 8 găuri – prima talpă de 105H
- Moment de 2234 kgcm vs 2329,84 kgcm la 13000/1 – moment optimizat pentru 15 tone cu eficiență crescută
- Greutate de 672 kg vs 422,2 kg la 13000/1 – carcasă cu 250 kg mai grea pentru stabilitate la 15 tone și 8 puncte de fixare
- Alimentare Delta 400V cu 18,00A vs Y la 13000/1 – trecere la clasa de curent mare Delta pentru 15 tone
- Prinde clasa de 15 tone la 1000 rpm cu FIG H 980 mm – ideal pentru buncăre industriale gigant unde Gabarit 90E cu 6 găuri nu mai este suficient
Când să alegi acest motor vibrator trifazat MVE 15000/1?
Alege-l când MVE 13000/1 vibrează, dar bolta de peste 3200 mm din buncărul de 30-42 mc nu cade și talpa cu 6 găuri Ø38 începe să joace.
Dacă ai nevoie de 14798 kg forță continuă, Gabarit 105H de 980 mm cu 8 găuri Ø45 și curent de 18,00A Δ, MVE 15000/1 trifazat 6 poli model MVE 15000/1E-105A0 cod MVE150001T este soluția corectă între 13000/1 prea mic și 17500/1 deja de 17064 kg.
