Motor vibrator trifazat MVE 13000/1 OLI
Cod: MVE 13000/1E-90A0Un motor vibrator trifazat MVE 13000/1 de la OLI este motorul de 13009 kg forță din Gabarit 90E cu 6 găuri care trece la clasa de 13 tone la 1000 rpm. Cu moment de 2329,84 kgcm la 50Hz și 422,2 kg greutate, este motorul pe care îl alegi când MVE 12000/1 de 12580 kg este la limită pentru buncărul de 28-38 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 13000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 13000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 13000/1E-90A0 |
| Cod produs | MVE130001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 422,2 kg (50Hz) / 375,6 kg (60Hz) |
| Greutate maxima vibrata | 13009 kg (50Hz) / 13246 kg (60Hz) |
| Moment dinamic (Wm) | 2329,84 kgcm (50Hz) / 1647,42 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 10,00 kW (50Hz) / 10,00 kW (60Hz) – 13,41 / 13,41 Hp |
| Curent nominal maxim (In) | 17,00 A la 400V Y / 16,00 A la 460V Y |
| Raport curent de pornire (Ia / In) | 6,20 / 6,20 |
| Tip presetupă cablu | M32 |

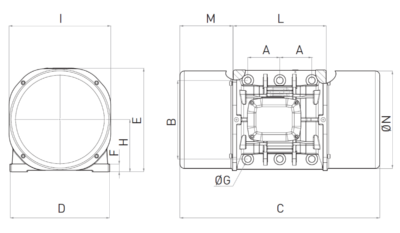

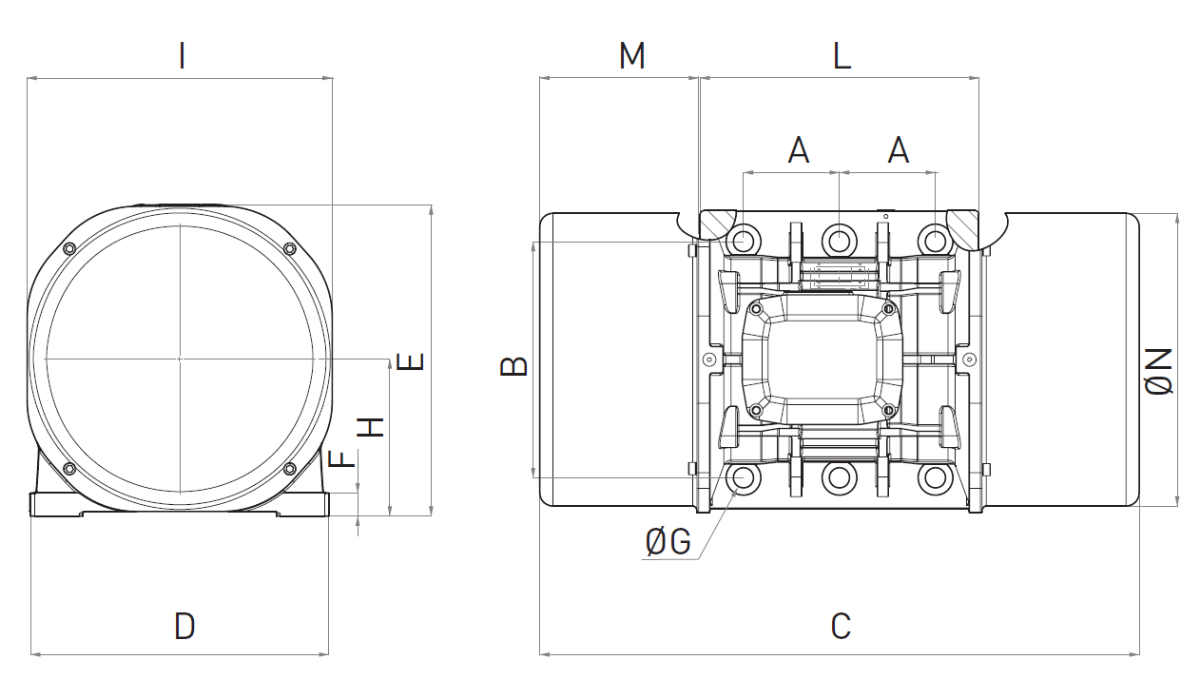

Dimensiuni gabarit și montaj ( Gabarit 90E – FIG E ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| ØG – Găuri de fixare | Ø 38 mm (6 găuri) |
| C – Lungime totală motor | 926 mm (50Hz) / 826 mm (60Hz) |
| D – Lățime talpă | 452 mm |
| E – Înălțime totală | 430 mm |
| F – Grosime talpă | 44 mm |
| H – Înălțime ax | 204 mm |
| I – Lățime corp interior | 422 mm |
| L – Lățime cutie borne | 367 mm |
| M – Lungime capac mase | 260 mm (50Hz) / 210 mm (60Hz) |
| N – Diametru capace | 378 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 13000/1:
Acest motor vibrator trifazat MVE 13000/1 este dedicat forței de 13009 kg la 1000 rpm unde 12580 kg a fost depășit.
- Buncăre și silozuri de 28-38 mc pentru ciment, agregate foarte grele cu boltă de 3200-4000 mm
- Jgheaburi vibrante de 10-14 m cu tablă de 30-40 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 4200-5200 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 2329,84 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate gigant unde 13009 kg asigură compactare uniformă
- Structuri de 422,2 kg – optim pentru tablă de 35-45 mm cu ranforsare extremă și prindere în 6 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 13000/1:
Motorul vibrator trifazat MVE 13000/1 îți oferă 13009 kg la 50Hz și 13246 kg la 60Hz cu moment de 2329,84 kgcm, cu greutate de 422,2 kg. Este al doilea din Gabarit 90E FIG E la 1000 rpm cu 6 găuri după 10000/1.
Cu putere de 10,00 kW și curent de 17,00A la 400V Y, Ia/In 6,20, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 44 mm și prindere 125×380 Ø38 pentru 13009 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 3% peste MVE 12000/1 (13009 vs 12580 kg) cu același Gabarit 90E și prindere 125×380 Ø38 cu 6 găuri – upgrade direct pe aceeași talpă
- Moment de 2329,84 kgcm vs 2253 kgcm la 12000/1 – +76 kgcm pentru amplitudine mai mare la aceeași viteză
- Greutate de 422,2 kg vs 522 kg la 12000/1 – carcasă mai ușoară cu bobinaj mai eficient pentru 13 tone
- Putere de 10,00 kW vs 7,99 kW la 12000/1 – trecere la clasa de 10 kW pentru 13 tone la 1000 rpm
- Prinde clasa de 13 tone la 1000 rpm cu FIG E – ideal pentru trecerea la aplicații de buncăre industriale gigant unde 12,5 tone nu mai sunt suficiente
Când să alegi acest motor vibrator trifazat MVE 13000/1?
Alege-l când MVE 12000/1 vibrează, dar bolta de peste 3000 mm din buncărul de 28-38 mc nu cade.
Dacă ai nevoie de 13009 kg forță continuă, Gabarit 90E de 926 mm cu 6 găuri Ø38 și curent de 17,00A, MVE 13000/1 trifazat 6 poli model MVE 13000/1E-90A0 cod MVE130001T este soluția corectă între 12000/1 prea mic și 15000/1 deja de peste 15 tone.
