Motor vibrator trifazat MVE 50/1 OLI
Cod: MVE 50/1E-30A0Un motor vibrator trifazat MVE 50/1 de la OLI este motorul de 53 kg forță din Gabarit 30 care deschide seria de 1000 rpm la 50 kg. Cu moment de 9,49 kgcm la 50Hz și 10,4 kg greutate, este motorul pe care îl alegi pentru dozare fină și transport ușor unde MVE 50/3 de 2 poli era prea rapid.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 50/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 50/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 50/1E-30A0 |
| Cod produs | MVE501T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 10,4 kg (50Hz) / 10,4 kg (60Hz) |
| Greutate maxima vibrata | 53 kg (50Hz) / 53 kg (60Hz) |
| Moment dinamic (Wm) | 9,49 kgcm (50Hz) / 6,59 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T100°C IP66 (Zona 22) | CE – Clasa Temp. 100°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 0,12 kW (50Hz) / 0,14 kW (60Hz) – 0,16 / 0,19 Hp |
| Curent nominal maxim (In) | 0,40 A la 400V Y / 0,40 A la 460V Y |
| Raport curent de pornire (Ia / In) | 1,00 / 1,00 |
| Tip presetupă cablu | M20 |

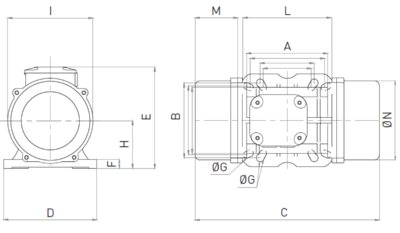

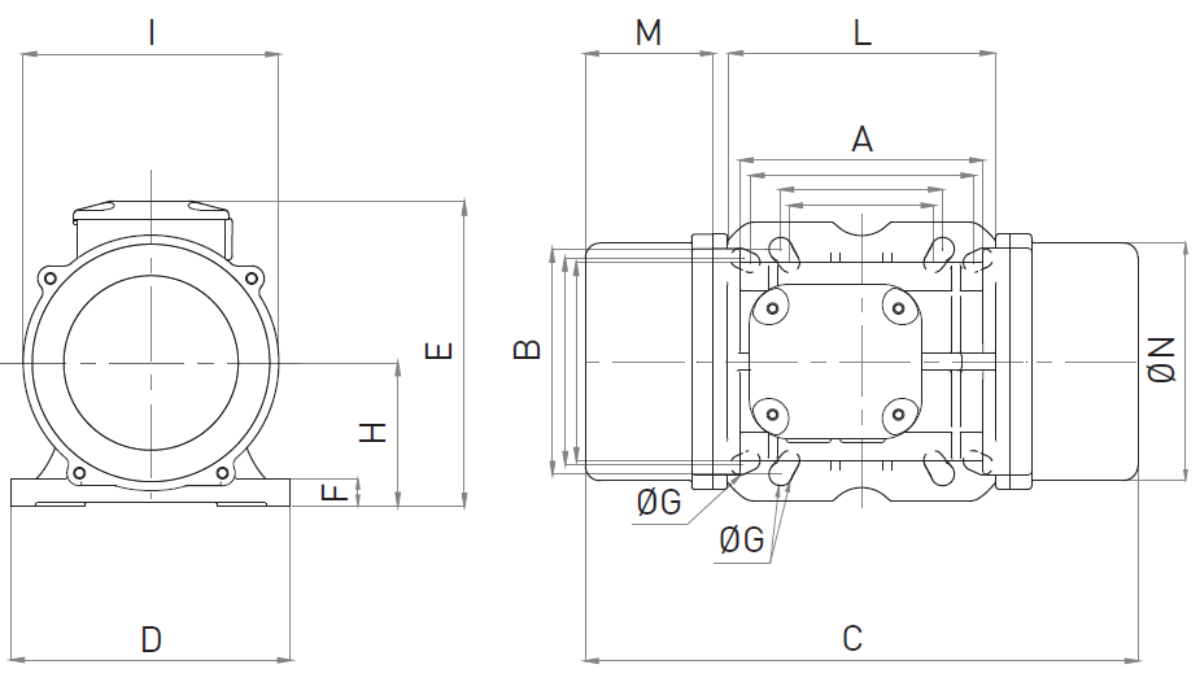

Dimensiuni gabarit și montaj ( Gabarit 30 ) |
|
| A – Interaxă găuri lungime | 80 / 90 / 124 / 135 mm (foratură multiplă) |
| B – Interaxă găuri lățime | 110 / 125 / 110 / 115 mm (foratură multiplă) |
| ØG – Găuri de fixare | Ø 11 / 13 / 11 / 11 mm (4 găuri) |
| C – Lungime totală motor | 260 mm |
| D – Lățime talpă | 154 mm |
| E – Înălțime totală | 175 mm |
| F – Grosime talpă | 15 mm |
| H – Înălțime ax | 79 mm |
| I – Lățime corp interior | 142 mm |
| L – Lățime cutie borne | 163 mm |
| M – Lungime capac mase | 43 mm |
| N – Diametru capace | 131 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 50/1:
Acest motor vibrator trifazat MVE 50/1 este dedicat forței mici de 53 kg la 1000 rpm unde viteza mică contează mai mult decât forța.
- Buncăre mici de 0,05-0,15 mc pentru făină, zahăr, prafuri fine cu tendință de boltire ușoară
- Jgheaburi vibrante scurte de 0,5-1,5 m cu tablă de 2-4 mm pentru dozare fină
- Site de laborator de 300-600 mm pentru testare la 1000 rpm cu amplitudine mare
- Transportoare elicoidale mici unde 53 kg ajută la curgerea uniformă fără segregare
- Dozatoare gravimetrice unde forța mică la 1000 rpm nu sparge granulația
- Aplicații alimentare și farmaceutice unde 10,4 kg permite montaj pe structuri ușoare
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 50/1:
Motorul vibrator trifazat MVE 50/1 îți oferă 53 kg la 50Hz și 53 kg la 60Hz cu moment de 9,49 kgcm, cu greutate de doar 10,4 kg. Este cel mai mic motor din Gabarit 30.
Cu putere de 0,12 kW și curent de 0,40A la 400V, Ia/In 1,00, presetupă M20, IP66 și Clasa Temp 100°C. Talpă de 15 mm pentru 53 kg forță continuă la 1000 rpm – vibrație lentă cu amplitudine mare.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cel mai mic din gama 6 poli – 53 kg vs 105 kg la MVE 100/1 cu aceeași carcasă 30 dar moment mai mic
- Foratură multiplă – 4 variante de prindere 80×110, 90×125, 124×110, 135×115 – se potrivește pe orice buncăr mic
- Curent de pornire Ia/In 1,00 – pornește lin fără șoc electric, ideal pentru invertor de la 20Hz
- Greutate de 10,4 kg – cel mai ușor din toată gama OLI, montabil pe tablă de 2 mm
- Vibrație de 1000 rpm vs 1500/3000 rpm – amplitudine mai mare la forță mică, nu tasează materialul fin
Când să alegi acest motor vibrator trifazat MVE 50/1?
Alege-l când ai nevoie de vibrație lentă de 1000 rpm cu forță mică de 53 kg pe structură ușoară.
Dacă ai buncăr de 50-150 litri, jgheab de 0,5-1,5 m și vrei amplitudine mare la 1000 rpm fără consum mare, MVE 50/1 trifazat 6 poli este soluția de intrare în gama 1000 rpm.
Acest produs face parte din categoria Motoare Vibratoare Trifazate 1000 RPM, fiind piesa esențială pentru orice sistem de manipulare care necesită vibrații de frecvență joasă și amplitudine mare.
