Motor vibrator trifazat MVE 10000/1 OLI
Cod: MVE 10000/1E-90A0Un motor vibrator trifazat MVE 10000/1 de la OLI este motorul de 9986 kg forță din Gabarit 90E cu 6 găuri care trece la clasa de 10 tone la 1000 rpm. Cu moment de 1788,44 kgcm la 50Hz și 385,8 kg greutate, este motorul pe care îl alegi când MVE 9000/1 de 8936 kg este la limită pentru buncărul de 20-30 mc cu boltă foarte mare.
Performanțe Tehnice și Specificații – Motor vibrator trifazat MVE 10000/1 OLI
Date tehnice generale |
|
|---|---|
| Tip echipament | Motor vibrator trifazat MVE 10000/1 (6 poli, 1000 rpm la 50Hz) |
| Model | MVE 10000/1E-90A0 |
| Cod produs | MVE100001T |
| Marca | OLI S.p.A. |
| Greutate proprie unitară | 385,8 kg (50Hz) / 359,3 kg (60Hz) |
| Greutate maxima vibrata | 9986 kg (50Hz) / 9970 kg (60Hz) |
| Moment dinamic (Wm) | 1788,44 kgcm (50Hz) / 1239,98 kgcm (60Hz) |
| Turație nominală | 1000 rpm (50Hz) / 1200 rpm (60Hz) – 6 poli |
| Protecție și Certificări | IP66 | II3D Ex tc IIIC T135°C IP66 (Zona 22) | CE – Clasa Temp. 135°C |
Specificații electrice și alimentare |
|
| Tensiune și frecvență de lucru | 400 V – 50 Hz / 460 V – 60 Hz (Trifazat Y) |
| Putere nominală absorbită (P1) | 7,60 kW (50Hz) / 8,00 kW (60Hz) – 10,19 / 10,73 Hp |
| Curent nominal maxim (In) | 13,50 A la 400V Y / 12,70 A la 460V Y |
| Raport curent de pornire (Ia / In) | 6,40 / 6,40 |
| Tip presetupă cablu | M32 |

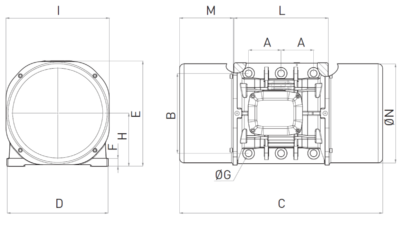

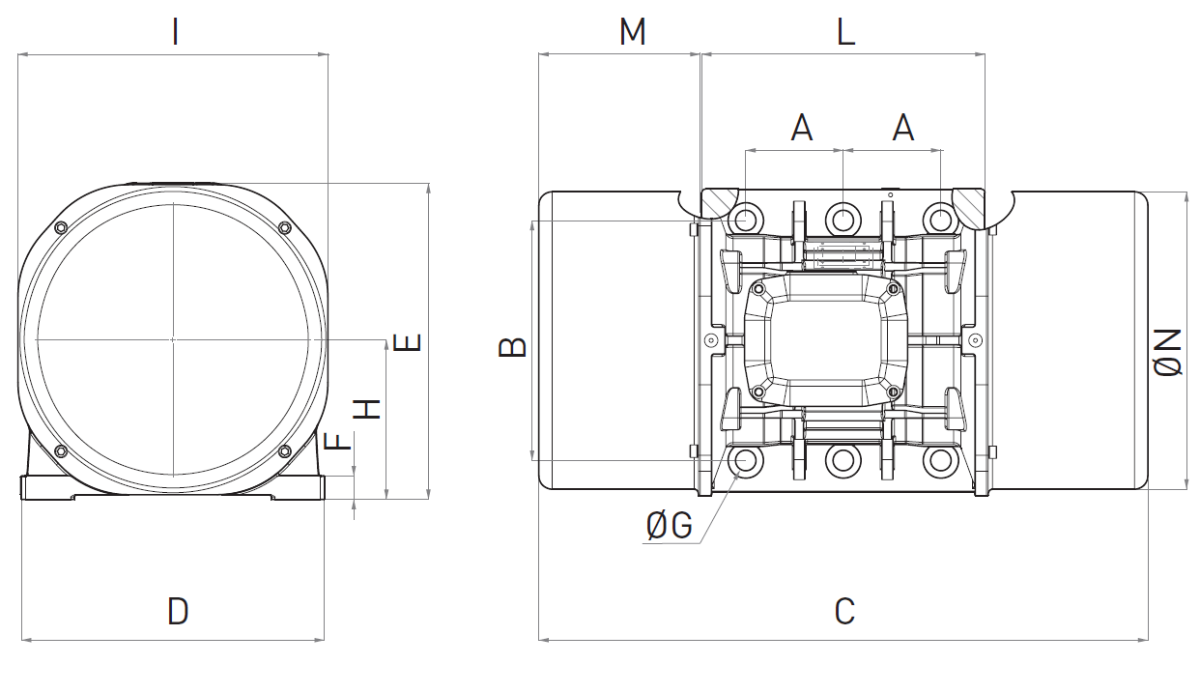

Dimensiuni gabarit și montaj ( Gabarit 90E – FIG E ) |
|
| A – Interaxă găuri lungime | 125 mm |
| B – Interaxă găuri lățime | 380 mm |
| ØG – Găuri de fixare | Ø 38 mm (6 găuri) |
| C – Lungime totală motor | 826 mm |
| D – Lățime talpă | 452 mm |
| E – Înălțime totală | 430 mm |
| F – Grosime talpă | 44 mm |
| H – Înălțime ax | 204 mm |
| I – Lățime corp interior | 422 mm |
| L – Lățime cutie borne | 367 mm |
| M – Lungime capac mase | 210 mm |
| N – Diametru capace | 378 mm |
Datele de mai sus sunt conforme cu gama OLI MVE Standard de motoare vibratoare trifazate; pentru proiecte specifice, confirmăm valorile exacte pe baza codului de produs și a plăcuței motorului.
Unde este recomandat un motor vibrator trifazat MVE 10000/1:
Acest motor vibrator trifazat MVE 10000/1 este dedicat forței de 9986 kg la 1000 rpm unde 8936 kg a fost depășit.
- Buncăre și silozuri de 20-30 mc pentru ciment, agregate foarte grele cu boltă de 2800-3500 mm
- Jgheaburi vibrante de 8-12 m cu tablă de 25-35 mm și flux lent cu amplitudine foarte mare
- Site vibrante de 3500-4500 mm pentru sortare extra grea la 1000 rpm
- Alimentatoare vibrante unde moment de 1788,44 kgcm asigură desprindere constantă
- Mese vibrante pentru prefabricate extra mari unde 9986 kg asigură compactare uniformă
- Structuri de 385,8 kg – optim pentru tablă de 30-40 mm cu ranforsare extremă și prindere în 6 puncte
Ce câștigi în exploatare cu acest motor vibrator trifazat MVE 10000/1:
Motorul vibrator trifazat MVE 10000/1 îți oferă 9986 kg la 50Hz și 9970 kg la 60Hz cu moment de 1788,44 kgcm, cu greutate de 385,8 kg. Este primul din Gabarit 90E FIG E la 1000 rpm cu 6 găuri.
Cu putere de 7,60 kW și curent de 13,50A la 400V Y, Ia/In 6,40, presetupă M32, IP66 și Clasa Temp 135°C. Talpă de 44 mm și prindere 125×380 Ø38 pentru 9986 kg forță continuă la 1000 rpm.
De ce este diferit față de un motor vibrator trifazat mai mare:
- Cu 11% peste MVE 9000/1 (9986 vs 8936 kg) cu salt la Gabarit 90E și prindere 125×380 Ø38 cu 6 găuri – prima talpă de 90E
- Moment de 1788,44 kgcm vs 1600,39 kgcm la 9000/1 – +188 kgcm pentru amplitudine mai mare la aceeași viteză
- Greutate de 385,8 kg vs 337,8 kg la 9000/1 – carcasă cu 48 kg mai grea pentru stabilitate la 9986 kg și 6 puncte de fixare
- Curent de 13,50A vs 13,20A la 9000/1 – bobinaj ranforsat pentru cuplu mai mare la 1000 rpm, Ia/In 6,40
- Prinde clasa de 10 tone la 1000 rpm cu FIG E – ideal pentru trecerea la aplicații de buncăre industriale gigant unde Gabarit 85 cu 4 găuri nu mai este suficient
Când să alegi acest motor vibrator trifazat MVE 10000/1?
Alege-l când MVE 9000/1 vibrează, dar bolta de peste 2600 mm din buncărul de 20-30 mc nu cade și talpa cu 4 găuri Ø28 începe să joace.
Dacă ai nevoie de 9986 kg forță continuă, Gabarit 90E de 826 mm cu 6 găuri Ø38 și curent de 13,50A, MVE 10000/1 trifazat 6 poli model MVE 10000/1E-90A0 cod MVE100001T este soluția corectă între 9000/1 prea mic cu 4 găuri și 13000/1 deja de 13009 kg cu 926 mm lungime.
